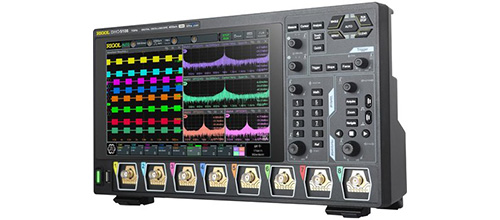

RIGOL DHO5054示波器



DHO5054示波器支持4个模拟输入通道，适合多种测试需求。具有500MHz的带宽，能够捕捉高频信号。实时采样率高达4GSa/s，确保信号的准确捕捉。12位垂直分辨率，提供更精细的波形显示。支持高达500Mpts的存储深度，适合长时间信号捕获。

科研实验应用：1、电子工程：用于电路设计和调试，分析电压和电流波；2、通信技术：测试和分析信号的频率、幅度和相位；3、嵌入式系统开发：调试微控制器和FPGA的性能；3、电力电子：分析电源排序和三相功率；4、材料科学：研究材料的电气特性和响应。

RIGOL DHO5054示波器技术参数：

模型	DHO5054
带宽	500兆赫
模拟通道	4
最大采样率	所有通道均为4GS/s
解决	12位
最大内存深度	500Mpts（单通道和半通道），250Mpts（全通道）
最大波形捕获率	200,000wfms/s（矢量模式），1,000,000wfms/s（记录模式）
波形记录的最大帧数	最多500,000帧
MSO/混合信号	-
扳机	标准：边沿、脉冲、斜率、视频、模式、持续时间、超时、短脉冲、窗口、延迟、建立/保持、第n个边沿、I2C、SPI和RS232/UART；可选：CAN、CAN-FD、LIN、FlexRay、I2S和MIL-STD-1553
信号发生器（选件，仅限MHO5054、MHO5104）	任意函数发生器(AFG)，2通道，采样率1GS/s，垂直分辨率16位，最大频率50MHz； 基本波形：正弦波、方波、斜坡波、直流波、噪声；内置波形：直流波、sinc波、上升/下降沿指数波、心电图、高斯波、洛伦兹波和半正弦波；用户自定义波形：频率范围1µHz至10MHz，波形长度2点至16k点；调制方式： 调幅(AM)、调频(FM)、调压(PM)。
连接	模拟通道：4/6/8BNC；数字通道（仅限MHO）：4倍PLA3204适配器；附加：外部触发(BNC)、辅助输出(BNC)、10MHz参考时钟输入(BNC)/输出(BNC)、探头补偿输出
处理器系统	Cortex-A721.8GHz+Cortex-A531.4GHz六核处理器，4GB系统内存，Android操作系统，8GB内置非易失性存储器
展示	10.1英寸/25.7厘米高清电容式多点触控屏幕，分辨率1280x800，屏幕比例16:9；HDMI高清视频输出
接口	1个USB3.0主机端口、1个USB3.0设备端口、1个LAN/以太网107100/1000Base-T端口（支持LXI-C）、Web远程控制；SCPI命令集
尺寸（毫米）	335x235x154；5.3公斤

RIGOL DHO5054示波器使用方法：

1. 接通电源：将示波器插入电源插座，按下电源开关。
2. 连接信号源：使用BNC探头连接信号源，确保探头接地夹连接到被测电路的地线。
3. 设置示波器参数：根据测量需求设置触发模式、采样率、时间基准和增益等参数。
4. 调整波形显示：调整波形的位置、大小和亮度，以便更好地观察波形。
5. 观察波形：打开示波器显示屏，观察信号波形，必要时调整水平和垂直放大倍数。
6. 分析波形：使用示波器的测量功能，记录波形的幅度、频率等参数，并可将数据存储。

RIGOL DHO5054示波器哪些实验室在用：

• 清华大学：用于电子电路的设计与调试。
• 北京大学：在通信工程中进行信号分析。
• 复旦大学：研究电力电子设备的性能。
• 华中科技大学：用于嵌入式系统的开发和测试。
• 南京大学：在材料科学实验中分析电气特性。
• 浙江大学：用于教育实验室的教学和学生实验。

RIGOL DHO5054示波器售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
