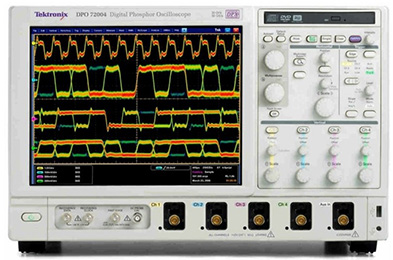

Tektronix DPO72004C示波器

Tektronix DPO72004C示波器包含4个模拟通道。还包含16个数字通道。带宽达到33GHz。示波器配备了对角线为30.7厘米的高品质大屏幕，以及基于频率为3.4GHz四核Inteli7处理器的强大计算系统。

科研实验应用：捕获和分析各种信号波形，包括模拟信号、数字信号、射频信号，测试和分析高速数据通信系统的传输性能、时序关系、眼图等参数射频和微波研究，测试和分析射频和微波电路、天线、无线通信系统等的波形和频谱特性，测试和分析光电子器件、光纤通信系统、激光器等的波形和时序关系。

Tektronix DPO72004C示波器关键性能规格：

• 模拟带宽高达33GHz，上升时间快至9ps。支持最新高速串行标准的测量
• 33GHz型号的2个通道具有真正的33GHz实时模拟带宽
• 业界领先的采样率和时序分辨率
• 2个通道上100GS/s（33、25、23、20、16和12.5GHz型号）
• 四通道同时运行
• 高达23GHz带宽
• 高达50GS/s的实时采样率
• MultiViewZoom的记录长度高达500兆样本，可实现快速导航
• 最快的波形捕获率，每通道最大波形捕获率>300,000wfms/s
• 16个逻辑通道，具有80ps时序分辨率，用于调试数字和模拟信号（仅限MSO70000系列）
• 独特的iCapture®功能可以通过单探头连接查看数字通道的模拟特性
• 6.25Gb/s实时串行触发–确保在指定NRZ或8b/10b模式的第一个实例上触发，以隔离与模式相关的影响

Tektronix DPO72004C示波器使用方法：

• 连接待测信号源与示波器通道输入端。
• 设置通道参数,如垂直位移、比例等。
• 设置升级参数,如采样率、采样深度等。
• 选择触发类型,如边沿触发、逻辑触发等。
• 设置触发参数,如水平、偏差等。
• 优化触发设置,观察波形展示情况。
• 根据需要设置波形数学的计算和测量。
• 保存设置为目前配置或用户定义配置。
• 保存波形数据为图片或源数据文件。
• 连接PC进行远程控制测试。
• 进行批量自动测试。
• 打印或导出测试报告。


Tektronix DPO72004C示波器有哪些实验室在用：

• 武汉大学光电信息工程学院
• 重庆邮电大学通信工程学院
• 南京理工大学电子信息工程学院
• 北京邮电大学信号与信息处理国家重点实验室

Tektronix DPO72004C示波器售后服务：

• 在线参考资料与文档检索：提供操作手册、技术指南等多种参考文档。
• 免费产品培训与教学资源：定期线上线下免费开展产品培训班。
• 定期产品性能检测报告：给予产品运行情况跟踪和分析报告。
• 优先响应故障服务：严重故障将优先解答和提供上门服务。


Tektronix DPO72004C示波器联用产品推荐：AFG3252 arbitrary 功率发生器、TDS7704B四通道采样存储示波器、TDS5104B超高带宽示波器、Tektronix系列信号发生器、Tektronix逻辑分析仪、高频谱分析仪。
