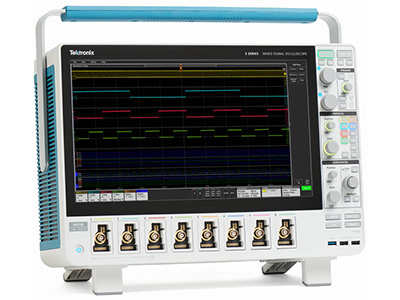

Tektronix MSO58B 5-BW-500混合信号示波器

Tektronix MSO58B 5-BW-500混合信号示波器500兆赫带宽，带有15.6英寸电容式触摸屏（1920x1080分辨率），6个灵活通道，每个Flex通道提供1个模拟信号或8个数字逻辑输入以及可选的TLP058逻辑探头。可以更好地了解复杂系统。

科研实验应用：串行协议触发和分析、电源分析、汽车电源和车载网络、高速数据传输和通信系统的信号捕获和解码、射频和微波系统的信号测量和分析、时域和频域分析、幅度和相位测量等。

Tektronix MSO58B 5-BW-500混合信号示波器技术数据：

• 带宽：500兆赫
• 渠道：6
• 采样率：6.25GS/秒
• 记忆：62.5MP[兆点](64000kB)
• 上升时间：800皮秒（0.8纳秒）
• 逻辑通道：48EA
• 每秒波形数：50万
• 屏幕尺寸：15.6英寸
• FlexChannel输入：8
• 最大模拟通道数：8
• 最大数字通道（带可选逻辑探头）：64
• 带宽（计算的上升时间）：350MHz（1.15ns）、500MHz（800ps）、1GHz（400ps）、2GHz（225ps）
• ADC分辨率：12位
• 采样率：所有模拟/数字通道均为6.25GS/s（160ps分辨率）
• 记录长度（标准）：所有模拟/数字通道上62.5Mpoints
• 记录长度（可选）：所有模拟/数字通道上125、250或500Mpoint
• 波形捕获率：>500,000波形/秒
• 任意波形/函数发生器（可选）：13种预定义波形类型，输出频率高达50MHz
• 数字虚拟机：4位DVM（产品注册后免费）
• 触发频率计数器：8位频率计数器（产品注册后免费）
• 垂直系统-模拟通道
• 带宽选择：50Ω：20MHz、250MHz和型号的全带宽值
• 1MΩ：20MHz、250MHz、500MHz
• 输入耦合：直流、交流

Tektronix MSO58B 5-BW-500混合信号示波器使用方法：

1. 将示波器与适当的电源连接，并连接待测信号源到示波器通道或逻辑分析通道。
2. 打开示波器，并通过前面板或软件界面设置带宽、采样率、触发条件等基本参数。
3. 根据需要设置通道增益、触发电平、时间基准、水平缩放等参数，以便正确显示和测量信号。
4. 启动示波器，并观察信号的波形显示。根据需要，可以进行触发设置，以稳定地捕获感兴趣的信号事件。
5. 使用示波器提供的分析和解码功能，对捕获的信号进行频谱分析、协议解码、时序分析等。

Tektronix MSO58B 5-BW-500混合信号示波器有哪些实验室在用：

• 北京邮电大学信号与信息处理国家重点实验室
• 北京航空航天大学微波技术国家实验室
• 西安电子科技大学通信工程学院
• 上海交通大学微电子技术国家重点实验室
• 浙江大学电子科技学院

Tektronix MSO58B 5-BW-500混合信号示波器售后服务支持包括：

• 终身电话和网络技术支持
• 区域售后服务中心
• 维修和维护服务
• 技术支持和咨询
• 零件更换和修理
• 软件升级和更新

Tektronix MSO58B 5-BW-500混合信号示波器联用产品：DG5000波形发生器、DSA8000频谱分析仪、DG4000脉冲函数发生器、KeysightN5183B系列射频信号发生器、Keysight16800系列逻辑分析仪。
