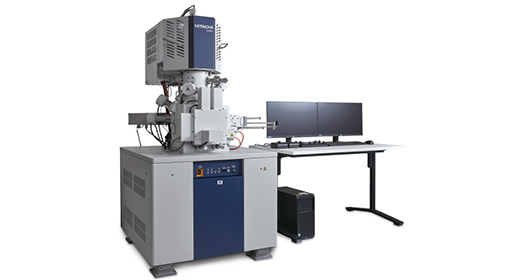

HITACHI SU5000 VP扫描电子显微镜



SU5000 VP扫描电子显微镜采用ZrO/WSchottky发射电子枪，能够在30kV下实现1.2nm的分辨率，在1kV下可达2.0nm，适合观察纳米级别的细节。支持高真空和可变压力模式，允许在不涂覆导电层的情况下观察绝缘样品，具备五轴（X、Y、Z、R、T）电动同心台，能够容纳直径达8英寸的样品，最大高度为80mm。

科研实验应用：1、材料科学：用于纳米材料的表征和分析，研究材料的微观结构；2、生物医学：观察生物样品的细胞结构和组织形态，进行生物医学研究；3、半导体行业：用于半导体器件的表征，分析其微观结构和缺陷；4、聚合物研究：研究聚合物材料的表面形貌和微观结构。

HITACHI SU5000 VP扫描电子显微镜技术参数：

• ZrO/W肖特基发射电子枪
• 电子图像分辨率：1.2nm（@30kV，WD=5mm，放大倍数180kx）
• 3.0nm（@1kV，WD=3mm，放大倍数80kx）
• 2.0nm（@1kV，WD=3mm，放大倍数120kx），带束减速
• 五轴（X、Y、Z、R和T）电动计算机等心平台
• 可容纳直径8英寸的样本（最大高度80毫米）
• 可变压力范围：10-300Pa
• 高压模式和低压模式下的束流均为200nA

HITACHI SU5000 VP扫描电子显微镜使用方法：

1. 准备工作：确保设备连接电源并处于正常状态。检查样品的准备情况，确保样品适合显微镜观察。
2. 设置参数：根据样品类型选择高真空或可变压力模式。设置加速电压和束流，根据样品特性调整成像参数。
3. 放置样品：将样品放置在同心台上，确保其位置正确并固定。
4. 启动显微镜：启动设备，监控真空状态，确保设备正常运行。
5. 成像：通过界面选择成像模式，开始观察样品，调整焦距和视野。
6. 数据记录与分析：记录观察到的图像和数据，进行后续分析。

HITACHI SU5000 VP扫描电子显微镜哪些实验室在用：

• 清华大学：用于材料科学研究，观察纳米材料的微观结构。
• 北京大学：在生物医学研究中观察细胞和组织样品。
• 复旦大学：用于半导体器件的表征和缺陷分析。
• 华中科技大学：研究聚合物材料的表面形貌。
• 南京大学：在纳米技术领域进行纳米器件的观察。
• 浙江大学：分析环境样品中的微小颗粒和污染物。

HITACHI SU5000 VP扫描电子显微镜售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。

相关产品：

能量散射光谱仪（EDS）：用于元素分析，结合SEM进行样品成分分析。

电子背向衍射仪（EBSD）：用于晶体结构分析，提供材料的晶体取向信息。

原子力显微镜（AFM）：用于表面形貌的高分辨率观察，补充SEM的观察结果。

激光粒度仪：用于测量样品颗粒的大小分布，结合SEM进行综合分析。

X射线衍射仪（XRD）：用于材料的相分析，结合SEM进行微观结构与相的关系研究。

超声波清洗机：用于清洗样品，确保在观察前样品表面无污染。
