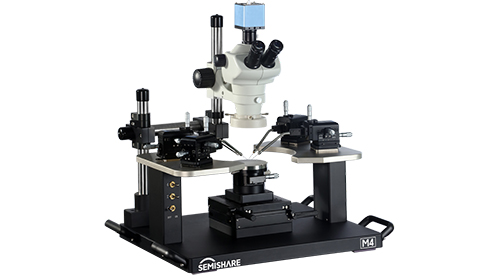

SEMISHARE森美协尔 M4手动探针台



M4手动探针台具备高达5微米的分辨率，能够进行精确的电气测试，其紧凑的结构使得设备占用空间小，便于在实验室中灵活移动和操作，适合小型实验室和高校使用。支持多种测试模式，包括直流（DC）、交流（AC）、射频（RF）等，封闭式移动平台，防尘，防误操作。

科研实验应用：1、半导体器件测试：用于测试功率半导体器件的电气特性；2、集成电路研发：在集成电路的研发过程中进行电参数测试；3、MEMS器件分析：用于微机电系统（MEMS）器件的性能评估；4、光电器件测试：测试光电器件的光电性能和响应特性；5、材料科学研究：用于新材料的电学特性研究。

SEMISHARE森美协尔 M4手动探针台技术参数：

型号		M4
外形（长*宽*高）		650*490*620mm
重量（KG）		约45kg
电力需求		220VC，50~60Hz
卡盘 常温标准	卡盘尺寸	4"
	样品固定方式	环形及多孔真空吸附（可定制）
	背电极测试功能	有/样品台电学独立悬空
	卡盘材质	316#不锈钢（可选黄铜镀镍or镀金）
卡盘 移动平台	X-Y行程	100*100mm
	移动精度	10μm
	Theta行程	360°旋转（粗调）；可旋转微调，微调精度0.002°
	卡盘升降	N/A
	卡盘快速拉出	N/A
	控制方式	小型旋钮驱动
针座平台	平台尺寸	长540mm*宽310mm
	卡盘到平台距离	8mm（卡盘上表面与针座平台下表面）
	针座数量	最多可放置6针座（DC×6/RF×4，DC×2)
	针座平台升降	N/A
	针座定位方式	磁力吸附或真空吸附
光学特性	显微镜规格	标配体视显微镜（可选配视频显微镜）
	放大倍数	16~100X
	CCD像素	3种CCD可选:200W（数字）/500W（数字）/650W（数字）
	显微镜控制行程	显微镜调焦架控制可360度旋转，Z轴：50.8mm
	显微镜移动精度	N/A
	镜头切换方式	N/A
点针规格	X-Y-Z行程	12mm-12mm-12mm
	机械精度	10μm/2μm/0.7μm
	漏电精度	10pA/100fA （配置屏蔽箱时）
	接口形式	香蕉头/鳄鱼夹/同轴/三轴接口

SEMISHARE森美协尔 M4手动探针台使用方法：

1. 准备工作：确保探针台连接电源并处于稳定状态。检查探针和样品盘的清洁度，确保无污染。
2. 样品准备：将待测样品放置在探针台的样品盘上，确保样品固定。
3. 设置探针：使用手动控制旋钮调整探针位置，使其与样品的电极PAD点对齐。
4. 进行测试：启动测试仪器，选择所需的测试模式（如I-V测试、C-V测试等）。观察测试结果，确保数据稳定。
5. 数据记录：记录测试结果，并根据需要生成报告。
6. 维护与清洁：测试完成后，清洁探针和样品盘，确保设备处于良好状态。

SEMISHARE森美协尔 M4手动探针台哪些实验室在用：

• 清华大学：用于半导体器件的电气特性测试。
• 北京大学：用于集成电路的研发和测试。
• 复旦大学：用于MEMS器件的性能评估。
• 华中科技大学：用于光电器件的测试。
• 南京大学：用于新材料的电学特性研究。
• 浙江大学：用于教育和培训，帮助学生理解半导体测试原理。

SEMISHARE森美协尔 M4手动探针台售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
