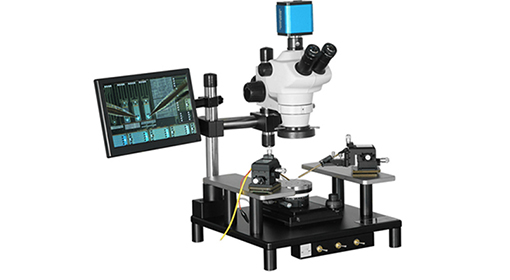

森东宝 CM-4/6简易探针台



CM-4和CM-6简易探针台采用不锈钢材质，具有良好的耐腐蚀性，且可升级为镀金表面，探针台配备同轴丝杠传动结构，能够实现高达10微米的线性移动精度，旋转角度可达0-360°，并具备角度锁定功能，精度为0.1°，方便进行多角度测试。支持最大6英寸的样品测试，适合多种规格的半导体芯片。

科研实验应用：1、半导体测试：用于测试半导体器件的电气特性；2、材料科学：研究新材料的电气性能，评估其在实际应用中的表现；3、光电器件测试：用于光电器件的性能测试；4、纳米技术研究：在纳米尺度上进行材料特性分析，推动纳米技术的发展；5、集成电路测试：在集成电路的研发和生产过程中进行电气特性测试。

森东宝CM-4/CM-6简易探针台技术参数：

台体规格：

• 尺寸：4英寸/6英寸
• 水平旋转：可360度旋转，可微调15度，精度0.1度，带角度锁死装置
• X-Y移动行程：2英寸*3英寸
• X-Y移动精度：10微米
• 样品台Z轴调节：可升降10mm
• 样品固定：真空吸附，中心吸附孔，多圈吸附环
• 针座平台：左右各一个针座平台，最多可放置6个探针座
• 背电极测试：样品台电学独立悬空，4mm插孔可接背电极
• 外形尺寸：400mm长*380mm宽*500mm高
• 重量：约20千克

光学系统：

• 显微镜类型：单筒显微镜/体式显微镜
• 放大倍率：16X-200X
• 移动行程：水平方向绕立柱360度旋转，Z轴50.8mm
• 光源：外置LED无极调节亮度环形光源
• CCD：200万像素/500万像素/1200万像素

定位器：

• X-Y-Z移动行程：12mm*12mm*12mm
• 移动精度：10微米/2微米/0.7微米/0.5微米
• 吸附方式：磁力吸附/真空吸附
• 线缆：同轴线/三轴线
• 漏电精度：10pA/100fA/10fA
• 固定探针：弹簧固定/管状固定
• 接头类型：BNC/三同轴/香蕉头/鳄鱼夹/接线端子
• 针尖直径：0.2微米/1微米/2微米/5微米/10微米/20微米
• 针尖材质：钨钢/铍铜

森东宝CM-4/CM-6简易探针台使用方法：

1. 设备准备：确保探针台连接到电源，并检查所有电气和通信接口是否正常。
2. 样品准备：根据实验需求准备待测试的样品，确保其表面清洁。
3. 探针配置：将探针安装到探针座上，确保探针与样品接触良好。
4. 设置实验参数：通过操作界面设置所需的电流、电压和测试模式。
5. 开始测试：启动测试程序，实时监测数据并记录实验过程中的变化。
6. 数据分析：实验结束后，使用软件分析数据，生成报告并进行结果讨论。

森东宝CM-4/CM-6简易探针台哪些实验室在用：

• 清华大学：用于半导体器件的电气特性测试。
• 北京大学：研究新型材料的电气性能。
• 复旦大学：进行光电器件的性能测试。
• 上海交通大学：在纳米技术研究中进行材料特性分析。
• 中科院微电子研究所：用于集成电路的质量控制和测试。
• 浙江大学：研究半导体材料的电气特性。

森东宝CM-4/CM-6简易探针台售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
