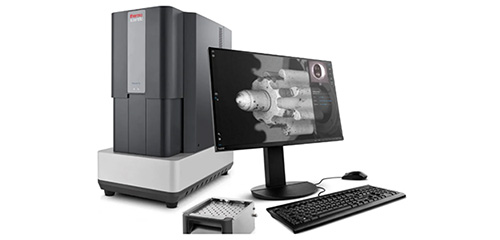

Thermo Phenom XL G2扫描电子显微镜
Phenom XL G2扫描电子显微镜配备长寿命高亮度FEG(场发射枪)电子源,放大倍数高达2000000倍,图像分辨率小于10纳米。扫描速度快。从装入样品到获取SEM图像的时间不到30秒。多种样品支架可供选择,并可对最大100mmx100mm的大型样本进行元素分析。
科研实验应用:1、材料科学:观察和分析表面、化合物和粒子;2、工业制造:油漆和涂料、建筑材料、过滤、汽车和航空航天工程;3、生命科学:生物医学、食品、微生物学、细胞生物学;4、电子产品:元件PCB、MEMS、半导体和数据存储;5、地球科学:环境、矿物、古生物学。
Thermo Phenom XL G2扫描电子显微镜技术参数:
- 放大倍数范围:160-200,000倍
- 图像分辨率:<10纳米
- 加速电压:加速电压:4.8kV–20.5kV
- 真空模式:高真空模式、中真空模式、低真空模式
- 样品尺寸:范围最大100mmx100mm,可放置36个12mm样品载台
- 样品高低:最高至40mm
- 加载到图像时间:<40秒
- 特别设计光学导航功能,快速寻找样品观测位置
- 特殊样品台设计,样品免溅镀即可直接观看
- 专利真空系统,快速获取SEM电子成像
- 真空系统采薄膜帮浦,TMP(无油式真空系统)
Thermo Phenom XL G2扫描电子显微镜使用方法:
- 样品准备:确保样品表面干净、平整,必要时进行金属镀膜处理以提高导电性。
- 安装样品:将样品固定在样品台上,确保牢固并与电子束对准。
- 启动设备:打开 SEM 电源,启动设备,等待仪器完成自检。
- 真空系统:等待真空系统达到预定的真空度,确保电子束的稳定性。
- 选择参数:根据样品类型设置加速电压、探测器类型和工作距离。
- 成像设置:选择合适的成像模式(如二次电子成像、背散射电子成像)以获得所需的图像。
- 成像:调整焦距和对比度,实时监控图像质量,进行拍摄。
- 数据保存:保存所需的图像和数据,记录实验条件以便后续分析。
- 清理与维护:使用后,清理样品台和其他部件,确保设备的长期稳定性。
Thermo Phenom XL G2扫描电子显微镜有哪些实验室在用:
- 北京大学:材料科学与工程学院材料微结构实验室
- 清华大学:先进材料实验室
- 中国科学院:上海硅酸盐研究所无机非金属实验室
- 中国建筑材料科学研究院:材料检测中心
- 中国宝武钢铁集团:材料研究院
- 中国航天科技集团:新材料研究所
Thermo Phenom XL G2扫描电子显微镜售后服务支持:
- 在线和电话支持:用户可以通过电话或在线平台联系技术支持团队,获取快速的解答和技术指导。
- 故障排除:提供故障诊断和解决方案,帮助用户解决操作中的问题。
- 定期维护服务:推荐定期的维护检查,确保设备的正常运转和延长使用寿命。
- 清洁服务:提供设备清洁和校准服务,确保测量的准确性。
- 操作培训:为用户提供设备操作培训,帮助新用户快速上手,确保其熟练使用设备。
- 应用培训:提供与具体应用相关的培训,帮助用户理解如何最佳利用设备进行科研。
- 质保期:通常提供一定期限的保修服务,涵盖材料和工艺缺陷。
- 延长保修:用户可以选择购买延长保修服务,以便在保修期后继续获得保护。
- 原厂配件:提供原厂认证的备件,确保设备的性能和可靠性。
- 耗材管理:帮助用户管理和订购必要的耗材,确保实验的顺利进行。
相关产品:
能谱仪(EDS):进行元素成分分析,了解样品的化学组成。
X射线衍射仪(XRD):结合SEM进行材料的晶体结构分析。
扫描探针显微镜(SPM):补充SEM的成像,提供更高分辨率的表面信息。
粒度分析仪:测量样品颗粒的粒径分布和形状特征。
热重分析仪(TGA):研究样品的热稳定性和分解特性,以了解其物理化学性质。
