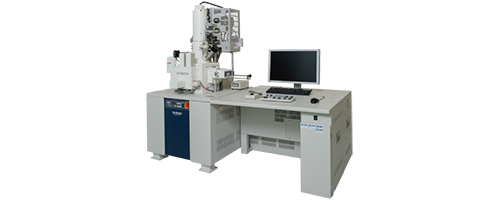

HITACHI SU8220扫描电子显微镜



SU8220扫描电子显微镜在低加速电压下，二次电子分辨率可达0.8nm（15kV）和1.1nm（1kV），能够提供清晰的图像，利用电子枪轰击后的高亮度稳定期，确保在长时间分析中保持稳定的束流，减少样品损伤。高真空样品仓设计有助于减少样品污染，多种材料对比度可视化，增强对不同材料的观察能力。

科研实验应用：1、材料科学：用于分析材料的微观结构和缺陷，帮助研究新材料的性能；2、纳米技术：在纳米材料的研究中，提供高分辨率的成像能力，支持纳米结构的观察和分析；3、半导体行业：用于半导体器件的表面和内部结构分析，确保产品质量；4、化学分析：用于化学材料的成分分析，支持化学反应的研究。

HITACHI SU8220扫描电子显微镜参数：

项目			SU8220
二次电子分辨率			0.6nm（加速电压15kV） 0.7nm（着陆电压1kV）*3
着陆电压			0.01～20kV
放大倍率			20～2,000,000倍*4
样品台	样品台控制		5轴马达驱动
	移动范围	X	0～50mm
		Y	0～50mm
		R	360°
		T	-5～70°
		Z	1.5～30mm
	再现性		-

HITACHI SU8220扫描电子显微镜使用方法：

1. 样品准备：将待测样品制备成适合的形态，确保其表面平整。
2. 开机预热：打开显微镜，预热至稳定状态，通常需要10-15分钟。
3. 设置参数：根据实验需求设置加速电压、分辨率和放大倍数。
4. 校准仪器：使用标准样品进行校准，确保测量的准确性。
5. 测量样品：将样品放入样品仓，启动测量，记录图像数据。
6. 数据分析：使用软件对测量结果进行分析，生成图像和报告。

HITACHI SU8220扫描电子显微镜有哪些实验室在用：

• 中国科学院上海硅酸盐研究所：用于材料的微观结构分析。
• 清华大学材料科学与工程学院：进行新材料的性能研究。
• 北京大学生命科学学院：观察生物样品的细胞结构。
• 复旦大学化学系：分析化学材料的成分和结构。
• 中科院物理研究所：用于纳米材料的研究和开发。
• 南方科技大学：进行半导体器件的表面分析。

HITACHI SU8220扫描电子显微镜售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
