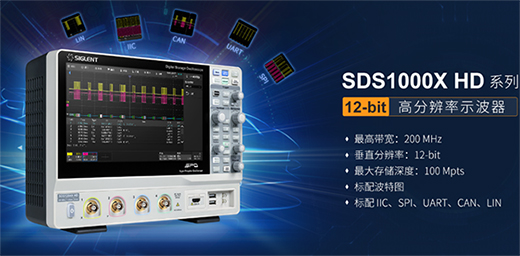

SIGLENT鼎阳科技 SDS1000X HD系列高分辨率示波器



SDS1000X HD系列高分辨率示波器在全带宽下，底噪声低至70μVrms，在Sequence模式下，波形捕获率最高可达400,000帧/秒，适合捕获瞬态信号。提供多种自动测量功能，支持FFT分析、波特图、功率分析等，适合电源设计和信号完整性分析。允许用户捕获、存储和分析扩展波形记录，便于后续分析。2或4个模拟通道和16个数字通道。

科研实验应用：1、电子研发：用于电路设计和调试，验证电路功能；2、通信测试：分析和优化数字通信系统中的信号；3、医疗器械：测试医疗设备的信号完整性；4、高精度电源：进行电源完整性和性能分析；5、激光技术：用于激光设备的信号分析。

SIGLENT鼎阳科技 SDS1000X HD系列高分辨率示波器技术参数：

产品型号	模拟带宽	通道数	垂直分辨率	最高实时采样率	最大存储深度	最高波形捕获率
SDS1072X HD	70MHz	2+EXT	12-bit	2 GSa/s	100Mpts/ch	500,000wfm/s
SDS1074X HD	70MHz	4+EXT	12-bit	2GSa/s	100Mpts/ch	500,000wfm/s
SDS1102X HD	100MHz	2+EXT	12-bit	2GSa/s	100Mpts/ch	500,000wfm/s
SDS1104X HD	100MHz	4+EXT	12-bit	2GSa/s	100 Mpts/ch	500,000wfm/s
SDS1202X HD	200MHz	2+EXT	12-bit	2 GSa/s	100Mpts/ch	500,000wfm/s
SDS1204X HD	200MHz	4+EXT	12-bit	2GSa/s	100Mpts/ch	500,000wfm/s

SIGLENT鼎阳科技 SDS1000X HD系列高分辨率示波器使用方法：

1. 准备仪器：确保示波器连接电源并开机。
2. 选择通道：根据需要选择合适的通道数量（2或4个模拟通道）。
3. 设置测量参数：通过触摸屏设置所需的带宽、采样率和触发条件。
4. 连接待测设备：将待测信号源连接到示波器的输入端。
5. 开始测量：启动测量，观察波形并记录数据。
6. 数据分析：使用示波器的分析功能对波形进行详细分析，保存测量结果。

SIGLENT鼎阳科技 SDS1000X HD系列高分辨率示波器哪些实验室在用：

• 清华大学：用于电子电路设计与调试。
• 北京大学：在通信系统测试中应用。
• 复旦大学：用于医疗器械信号分析。
• 上海交通大学：进行高精度电源测试。
• 中科院电子学研究所：用于激光技术的信号分析。
• 浙江大学：作为教学设备，帮助学生进行电子信号实验。

SIGLENT鼎阳科技 SDS1000X HD系列高分辨率示波器售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。

相关产品：

频谱分析仪：用于分析信号的频谱特性，确保信号质量。

信号发生器：用于生成测试信号，进行波形测量。

功率计：用于测量信号的功率，确保测试的准确性。

逻辑分析仪：用于数字信号的分析和调试。

热像仪：用于监测设备在测试过程中的热特性，确保安全。

数据采集系统：用于长时间记录和分析信号数据。
