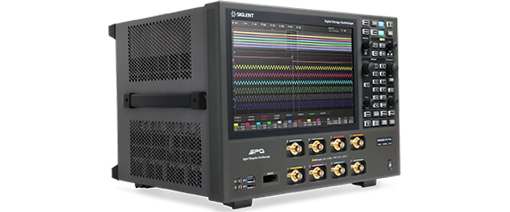

SIGLENT鼎阳科技 SDS6000 Pro系列高分辨率示波器



SDS6000 Pro系列高分辨率示波器提供多种带宽选择，最高可达2GHz，具有12-bit的垂直分辨率，能够提供更精细的波形细节。最高实时采样率可达10GSa/s，存储深度可达500Mpts/通道，支持长时间信号的记录。波形捕获率高达750,000wfm/s（在序列模式下），适合快速变化信号的捕获。

科研实验应用：1、高速数字信号测试：用于测量USB、DDR等高速信号的完整性；2、通信系统研发：在无线通信和网络设备的开发中进行信号分析；3、嵌入式系统开发：支持嵌入式系统的调试和性能测试；4、汽车电子测试：用于汽车电子设备的信号测量和分析；5、材料科学研究：在材料特性测试中应用于电气性能分析。

SIGLENT鼎阳科技 SDS6000 Pro系列高分辨率示波器技术参数：

• 模拟带宽：350MHz，500MHz，1GHz，2GHz
• 通道数：4+EXT，8+EXT
• 最高实时采样率：10GSa/s
• 垂直分辨率：10-bit，12-bit
• 最大存储深度：250Mpts/ch，500Mpts/ch
• 最高波形捕获率：750，000wfm/s
• 屏幕尺寸：12.1英寸电容式触摸显示屏，分辨率1280*800
• 接口：USB3.0Hostx2，USB2.0Hostx2，USB2.0Device，LAN，microSD卡，HDMI，外触发输入，辅助输出(TRIGOUT，PASS/FAIL)，10MHzIn（仅8通道），10MHzOut（仅8通道），AWG（仅8通道）
• 测量：超过50种参数测量，并支持直方图和趋势图统计
• 数据分析和数据处理工具：搜索、导航、历史、模板测试、数字万用表、波特图、电源分析（选配）、波形直方图、计数器、抖动和眼图分析（选配）

SIGLENT鼎阳科技 SDS6000 Pro系列高分辨率示波器使用方法：

1. 准备仪器：确保示波器连接电源并开机。
2. 选择通道：根据需要选择合适的模拟通道和数字通道。
3. 设置测量参数：通过触摸屏设置所需的带宽、采样率和触发条件。
4. 连接待测设备：将待测信号源连接到示波器的输入端。
5. 开始测量：启动测量，观察波形并记录数据。
6. 数据分析：使用示波器的分析功能对波形进行详细分析，保存测量结果。

SIGLENT鼎阳科技 SDS6000 Pro系列高分辨率示波器哪些实验室在用：

• 清华大学：用于高速数字信号的测试与分析。
• 北京大学：在通信系统的研发中应用。
• 复旦大学：用于汽车电子设备的信号测量。
• 上海交通大学：支持嵌入式系统的调试与测试。
• 中科院电子学研究所：进行材料科学研究中的电气性能分析。
• 浙江大学：作为教学设备，帮助学生进行电子信号实验。

SIGLENT鼎阳科技 SDS6000 Pro系列高分辨率示波器售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
