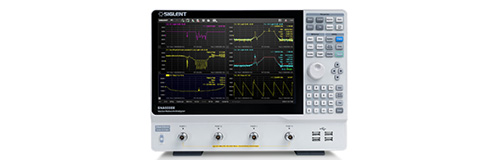

鼎阳科技 SNA5000X系列矢量网络分析仪



SNA5000X系列的测量频率范围为9kHz至8.5GHz，支持差分（平衡）测量、时域测量、滤波器插入损耗、带宽、Q值等一键测量功能。支持多种显示格式，如LogMag、LinMag、Smith、Phase、Delay等，便于分析被测物的特性。夹具仿真和去嵌入功能可进行复杂的测试设置。

科研实验应用：1、无线通信设备研发：用于分析和优化无线通信设备的性能；2、汽车电子测试：在汽车电子系统中进行射频性能测试；3、天线设计与测试：用于天线的特性分析和优化；4、滤波器和双工器测试：用于滤波器和双工器的性能评估；5、材料特性分析：用于新材料的电气特性测试，推动材料科学的进步。

鼎阳科技 SNA5000X系列矢量网络分析仪技术参数：

• 型号：SNA5052X，SNA5082X，SNA5054X，SNA5084X
• 输出频率范围：9kHz~4.5GHz,9kHz~8.5GHz
• 端口数：2,4
• 频率分辨率：1Hz
• 幅度分辨率：0.05dB
• 中频带宽范围：1Hz-10MHz
• 输出功率设置范围：-55dBm~+10dBm
• 动态范围：125dB
• 校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，全三端口校准，全四端口校准，TRL校准
• 支持直流偏置功能：是
• 通信接口：LAN，USBDevice，USBHost(USB-GPIB)
• 远程控制：SCPI/Labview/IVIbasedonUSB-TMC/VXI-11/Socket/Telnet/Webserver
• 触摸控制：MultiTouch，Mouse，Keyboard
• 屏幕尺寸：12.1英寸
• 视频输出：HDMI
• 测量分析类型：S参数测量，差分(平衡)测量，接收机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌入功能等

鼎阳科技 SNA5000X系列矢量网络分析仪使用方法：

1. 设备准备：检查仪器的电源和连接，确保所有接口正常。
2. 样品准备：准备待测的射频器件，确保其符合测试标准。
3. 设置参数：在控制界面上设置测量频率、带宽和其他相关参数。
4. 校准仪器：根据需要进行校准，确保测量的准确性。
5. 进行测试：启动测试，实时监控输出数据，记录测量结果。
6. 数据分析：测试结束后，分析数据并生成报告，评估被测器件的性能。

鼎阳科技 SNA5000X系列矢量网络分析仪哪些实验室在用：

• 清华大学：用于射频器件的性能测试，推动相关研究。
• 北京大学：应用于无线通信设备的研发，进行信号传输特性测试。
• 复旦大学：在材料科学研究中，评估新材料的电气特性。
• 上海交通大学：用于天线设计和基站测试，确保天线的性能。
• 中科院电子学研究所：进行高频电子器件的测试，推动技术进步。
• 浙江大学：应用于汽车电子设备的射频性能测试，确保其可靠性。

鼎阳科技 SNA5000X系列矢量网络分析仪售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
