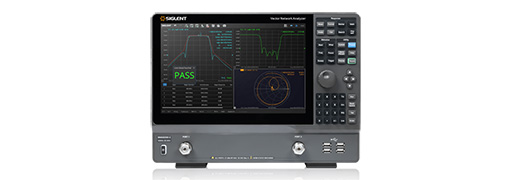

鼎阳科技SNA5000X-E系列矢量网络分析仪



SNA5000X-E系列矢量网络分析仪支持9kHz至26.5GHz的频率范围，具有高达125dB的动态范围，能够精准捕捉微弱信号。支持S参数测量、差分（平衡）测量、接收机测量、时域分析、带宽分析、阻抗转换、端口匹配、去嵌功能和频谱分析等多种功能。优化的用户界面和12.1英寸触摸屏，支持多窗口显示，便于用户同时观察多个S参数。

科研实验应用：1、通信设备研发：用于无线通信设备的性能测试，确保信号传输的稳定性和可靠性；2、汽车电子测试：在汽车电子系统中进行射频性能测试；3、半导体器件测试：应用于半导体器件的动态特性测试，推动半导体技术的发展。；4、微波射频测试：用于微波器件的性能评估，确保其在高频条件下的表现；5、材料特性分析：用于新材料的电气特性测试。

鼎阳科技SNA5000X-E系列矢量网络分析仪技术参数：

• 型号：SNA5003X-E；SNA5006 X-E；SNA5008 X-E；SNA5014X-E；SNA5020 X-E；SNA5026 X-E
• 输出频率范围：9kHz-3GHz,9kHz-6.5GHz,9kHz~8.5GHz,100kHz-14GHz,100kHz-20GHz,100kHz-26.5GHz
• 端口数：2
• 频率分辨率：1Hz
• 幅度分辨率：0.05dB
• 中频带宽范围：1Hz-10MHz
• 输出功率设置范围：-40dBm~+10dBm
• 动态范围：125dB
• 校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL校准
• 测量分析类型：S参数测量，差分(平衡)测量，接收机测量，时域分析、TDR、带宽分析、阻抗转换、端口匹配、去嵌功能、频谱分析功能等
• 通信接口：LAN，USBDevice，USBHost（USB-GPIB）

鼎阳科技SNA5000X-E系列矢量网络分析仪使用方法：

1. 设备准备：检查仪器的电源和连接，确保所有接口正常。
2. 样品准备：准备待测的射频器件，确保其符合测试标准。
3. 设置参数：在控制界面上设置测量频率、带宽和其他相关参数。
4. 校准仪器：根据需要进行校准，确保测量的准确性。
5. 进行测试：启动测试，实时监控输出数据，记录测量结果。
6. 数据分析：测试结束后，分析数据并生成报告，评估被测器件的性能。

鼎阳科技SNA5000X-E系列矢量网络分析仪哪些实验室在用：

• 清华大学：用于射频器件的性能测试，推动相关研究。
• 北京大学：应用于无线通信设备的研发，进行信号传输特性测试。
• 复旦大学：在材料科学研究中，评估新材料的电气特性。
• 上海交通大学：用于天线设计和基站测试，确保天线的性能。
• 中科院电子学研究所：进行高频电子器件的测试，推动技术进步。
• 浙江大学：应用于汽车电子设备的射频性能测试，确保其可靠性。

鼎阳科技SNA5000X-E系列矢量网络分析仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
