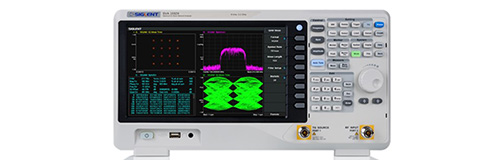

鼎阳科技SVA1000X矢量网络&频谱分析仪



SVA1000X矢量网络&频谱分析仪频率范围为9kHz至7.5GHz，支持多种射频应用。集成了频谱分析和矢量网络分析功能，能够同时进行幅度和相位的测量。显示平均噪声电平（DANL）低至-165dBm/Hz，内置跟踪源和反射电桥：支持S11和S21参数的矢量测量，支持电缆和天线测试、EMI预兼容测试、调制分析等多种功能。

科研实验应用：1、无线通信设备研发：用于测试和优化无线通信设备的性能；2、汽车电子测试：在汽车电子系统中进行射频性能测试，确保其在复杂环境下的可靠性；3、天线设计与测试：用于天线的特性分析和优化，确保其在实际应用中的性能；4、材料特性分析：用于新材料的电气特性测试，推动材料科学的进步；5、EMI测试：用于电磁干扰（EMI）测试。

鼎阳科技SVA1000X矢量网络&频谱分析仪技术参数：

对比数据	SVA1000X
矢量网络分析频率范围	100kHz-7.5GHz
S参数测量	S11,S21
方向性	40dB
动态范围	90dB
显示平均噪声电平	-165dBm/Hz
相位噪声@10kHz典型值	<-98dBc/Hz
全幅度精度	<0.7dB
RBW	1Hz–3MHz
前置放大器	标配
TG跟踪源	100kHz-7.5GHz，标配
调制分析	AM/FM；ASK/FSK/MSK/PSK/DPSK/QAM
高级测量套件	支持
EMI预兼容测试	支持
反射测试套件	支持
电缆与天线测量	支持
触摸屏	电容触摸屏
接口	USBhost/device/LAN/USB-GPIB
显示	10.1英寸TFT-LCD,1024*600

鼎阳科技SVA1000X矢量网络&频谱分析仪使用方法：

1. 设备准备：检查仪器的电源和连接，确保所有接口正常。
2. 样品准备：准备待测的射频器件，确保其符合测试标准。
3. 设置参数：在控制界面上设置测量频率、带宽和其他相关参数。
4. 校准仪器：根据需要进行校准，确保测量的准确性。
5. 进行测试：启动测试，实时监控输出数据，记录测量结果。
6. 数据分析：测试结束后，分析数据并生成报告，评估被测器件的性能。

鼎阳科技SVA1000X矢量网络&频谱分析仪哪些实验室在用：

• 清华大学：用于射频器件的性能测试，推动相关研究。
• 北京大学：应用于无线通信设备的研发，进行信号传输特性测试。
• 复旦大学：在材料科学研究中，评估新材料的电气特性。
• 上海交通大学：用于天线设计和基站测试，确保天线的性能。
• 中科院电子学研究所：进行高频电子器件的测试，推动技术进步。
• 浙江大学：应用于汽车电子设备的射频性能测试，确保其可靠性。

鼎阳科技SVA1000X矢量网络&频谱分析仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
