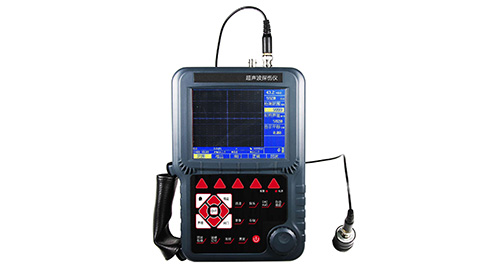

景通 JT-TS330全数字超声波探伤仪



JT-TS330全数字超声波探伤仪能够快速、无损地检测工件内部的多种缺陷，如裂纹、夹杂和气孔等。检测范围(0~9999)mm，全中文真彩液晶显示屏，具备探头零点和角度的自动校准功能，声速自动测量，能够实时检索缺陷的最高波并记录最大值，支持1000幅探伤回波信号及参数的存储。多种探头支持，丰富的报警功能。

科研实验应用：1、航空航天：用于航空器部件的缺陷检测，确保安全性和可靠性；2、铁路交通：在铁路轨道和车辆的检测中，评估结构的完整性；3、建筑钢结构：用于建筑材料的质量控制；4、锅炉压力容器：检测锅炉和压力容器的焊缝质量；5、冶金行业：在金属材料的生产和加工中，进行缺陷检测和质量控制。

景通 JT-TS330全数字超声波探伤仪技术参数：

• 检测范围：(0~9999)mm
• 工作频率：(0.2~20)MHz
• 声速范围：(1000~15000)m/s
• 动态范围：≥36dB
• 垂直线性误差：≤2.5%
• 水平线性误差：≤0.1%
• 分辨力：  >40dB(5P14)
• 灵敏度余量：>65dB(深200mmФ2平底孔)
• 数字抑制：(0~80)%，不影响线性与增益
• 电噪声电平：≤8%
• 探头类型：直探头、斜探头、双晶探头、穿透探头
• 闸门：进波门、失波门；单闸门读数、双闸门读数
• 脉冲幅度：低（300V）、中（500V）、高（700V）分级选择
• 脉冲宽度：在(0.1~0.5)µs范围内连续调节，以匹配不同频率的探头
• 探头阻尼：100Ω、200Ω、400Ω可选
• 硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真
• 检波方式：正半波、负半波、全波、射频检波
• 滤波频带：（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置
• 数据存储：100组探伤参数通道，1000幅探伤回波信号及参数
• 通讯接口：USB2.0高速通讯传输接口
• 电源：直流（DC）9V；锂电池连续工作10小时以上
• 外型尺寸：263×170×61(mm)
• 整机重量：5.2Kg
• 环境温湿度：(-10~50)℃(20~95)%RH

景通 JT-TS330全数字超声波探伤仪使用方法：

1. 准备工作：确保探伤仪放置在平稳的工作台面上，检查电源和连接。
2. 设置探伤参数：根据待检测工件的材料和规格，设置相应的探伤参数。
3. 选择探头：根据检测需求选择合适的探头，并进行安装。
4. 启动设备：开启超声波探伤仪，进行自动校准。
5. 进行检测：将探头放置在待检测工件上，观察显示屏上的波形和缺陷信息。
6. 记录数据：实时记录检测结果，保存波形数据，必要时进行回放分析。

景通 JT-TS330全数字超声波探伤仪哪些实验室在用：

• 清华大学航空航天学院：用于航空器部件的超声波检测。
• 北京交通大学：在铁路轨道的缺陷检测中应用。
• 复旦大学材料科学系：用于金属材料的质量控制和缺陷分析。
• 上海交通大学建筑工程系：检测建筑钢结构的焊缝质量。
• 浙江大学机械工程系：在锅炉压力容器的检测中使用。
• 华中科技大学冶金与材料学院：进行冶金材料的超声波探伤。

景通 JT-TS330全数字超声波探伤仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
