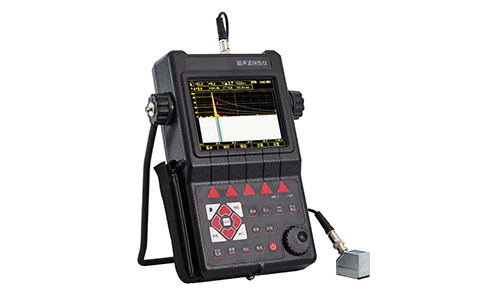

景通 JT-TS350超声波探伤仪



JT-TS350数字超声波探伤仪检测范围0~9999mm，内置各行业常用探伤标准，具备自动校准功能，允许仪器记录和回放波峰数据，支持DAC和AVG曲线功能，适应不同材料和缺陷的检测要求，支持多种类型的超声波探头，数据存储功能，能记录大量检测数据，抗干扰能力强。

科研实验应用：1、材料缺陷检测：用于检测金属、塑料、复合材料等材料中的内部缺陷，如气孔、裂纹和夹杂物等；2、焊缝检查：在焊接工程中，检测焊缝的质量，确保焊接接头的完整性和可靠性；3、厚度测量：测量材料的厚度，尤其适用于管道、容器等工业设备的维护检测；3、结构健康监测。

景通 JT-TS350超声波探伤仪技术参数：

• 检测范围：(0~9999)mm
• 工作频率：(0.2~20)MHz
• 显示分辨率：640*480
• 声速范围：(1000~15000)m/s
• 动态范围：≥36dB
• 垂直线性误差：≤2.5%
• 水平线性误差：≤0.1%
• 分辨力：>40dB(5P14)
• 灵敏度余量：>65dB(深200mmФ2平底孔)
• 数字抑制：(0~80)%，不影响线性与增益
• 电噪声电平：≤8%
• 探头类型：直探头、斜探头、双晶探头、穿透探头
• 闸门：进波门、失波门单闸门读数、双闸门读数
• 报警：蜂鸣报警，LED灯报警
• 脉冲幅度：200V、300V、400V、500V、600V分级选择
• 脉冲宽度： 在(0.1~0.5)µs范围内连续调节，以匹配不同频率的探头
• 探头阻尼：68Ω、100Ω、150Ω、500Ω可选
• 硬件实时采样：高分辨率10位AD转换器，采样速度160MHz，波形高度保真
• 检波方式： 正半波、负半波、全波、射频检波
• 滤波频带：（0.2~20）MHz，根据探头频率全自动匹配，无需手动设置
• 电源：直流（DC）9V锂电池连续工作8小时以上
• 通讯接口：USB2.0高速通讯传输接口，支持U盘模式和数据连结模式
• 数据存储：仪器内置海量存储器，支持1000组探伤参数通道，可存储10000幅探伤回波信号及参数，实现存储、读出及通过USB接口传输
• 外型尺寸：263×170×61(mm)
• 整机重量：5.5Kg
• 环境温湿度： (-10~50)℃(20~95)%RH

景通 JT-TS350超声波探伤仪使用方法：

1. 设备准备：确保仪器充电完毕并处于良好状态，连接适合的超声波探头。
2. 选择标准：根据检测需求，在仪器中选择适当的探伤标准。
3. 探头校准：按照仪器说明进行探头的自动校准，确保测量准确。
4. 样品准备：清洁待测材料表面，确保探头与样品接触良好。
5. 设置参数：根据材料类型和厚度设置相应的测量参数，如增益、波速等。
6. 进行测试：将探头放置在待测区域，启动检测，观察实时波形和数值。
7. 数据记录与分析：记录检测数据，使用波峰记忆功能回放和分析波形，必要时进行数据保存。

景通 JT-TS350超声波探伤仪有哪些实验室在用：

• 中国科学院理化技术研究所物理研究所：用于材料内部缺陷检测。
• 北京科技大学材料科学与工程学院：用于新型结构材料及部件质量检测。
• 中国计量科学研究院：用于精密仪器部件性能测试。
• 哈尔滨工业大学材料科学与工程学院：用于金属成形件内部缺陷检测。
• 焦作理工大学机械与材料科学学院：用于钢结构焊接缝和铸件质量监督。
• 北京交通大学非粉末合金国家重点实验室：用于合金产品性能与可靠性研究。
• 大连理工大学机械制造及自动化学院：用于船舶及海工厂品质保证检测。

景通 JT-TS350超声波探伤仪售后服务支持：

• 技术支持：提供24小时在线技术支持热线、视频在线技术支持等。
• 培训：定期开展设备使用培训、检测技术培训以及软件升级培训等。
• 检修保养：制定检修保养计划，定期进行系统检修和部件保养替换等。
• 保修保养：明确产品质保期限和责任范围，提供费用透明的有偿保养服务。
• 配件支持：研发和储备重要寿命件和易损件，保证配件及时性供应。
• 软件升级：定期推送软件升级版本，改善产品功能和性能表现。
• 客户服务：提供多渠道客户服务渠道，快速有效解决客户需求。
• 物流支持：优化产品运输路线，加快产品在使用单位之间的流转。
• 技术研发：根据客户反馈开展产品升级优化研发。

相关产品：

硬度计：用于测量材料的硬度，结合超声波探伤，全面评估材料性能。

拉力试验机：测试材料的抗拉强度，结合超声波检测结果，分析材料的综合力学性能。

金相显微镜：用于观察材料的微观结构，结合超声波检测，深入分析材料的缺陷特征。

X射线探伤仪：用于更深入的缺陷检测，结合超声波探伤，提供综合的材料质量评估。

厚度计：专门用于材料厚度测量的仪器，适合与超声波探伤仪结合使用，确保厚度测量的准确性。
