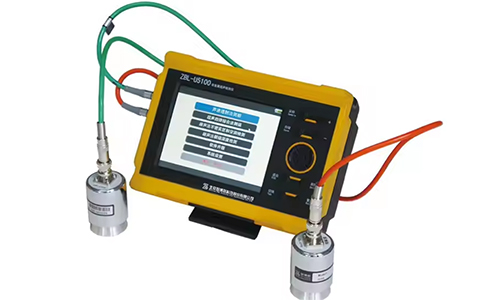

CIVITTESTUVL-5100/2超声波探伤仪



UVL-5100/2超声波探伤仪声学范围±1677700微秒，提供多种检测模式，包括反射模式和透射模式，大尺寸液晶显示屏，可根据不同测量需要更换多种类型的探头，满足多样化的检测要求。数据存储功能，可以保存测量结果，轻量化设计，方便现场检测，设计符合工业标准，具备防尘防水特性，内置可充电电池，支持长时间工作，适合户外和现场检测。

科研实验应用：1、超声波穿透法快速检测基础桩连续墙的完整性；2、超声波法检测混凝土断裂深度、结合表面质量、表面损伤层厚度、钢管混凝土内部缺陷、空区、蜂窝空区；3、测试非金属材料的力学性能，例如地质调查，岩石，混凝土等。

CIVITTEST UVL-5100/2超声波探伤仪技术参数：

名称	技术指标
主单元	Built-A8工业主板
显示	5.7英寸，高亮度，TFT彩色液晶电容屏
操作方法	按钮+触摸屏
存储方法	内置电子硬盘(≥4gb)+大容量u盘
触发模式	信号触发
声学精度	0.025微秒
声学范围	±1677700微秒
动态范围	154分贝
带宽	3~450KHz
接收灵敏度	≤10μv
增益精度	0.5dB
发射电压	65，250，500，1000V
通信接口	USB、迷你USB、wi-fi、蓝牙
工作时间	≥5h
电源	内置	锂电池
	外部	220VAC/DC
工作环境	温度	-10℃~+40℃
	湿度	<90%相对湿度
主机尺寸	210×149×60毫米
主机重量	1.36(内置电池)

CIVITTEST UVL-5100/2超声波探伤仪使用方法：

1. 设备准备：确保仪器充电完毕，检查电池电量并连接探头。
2. 选择探头：根据检测需求选择合适的超声波探头，确保其与待测材料相匹配。
3. 设置参数：打开仪器，进入设置界面，根据材料特性（如声速、增益等）调整参数。
4. 校准：进行仪器校准，确保测量的准确性。可使用标准样品进行校准。
5. 样品准备：确保待测材料表面清洁，不应有油污、灰尘等影响测量的物质。
6. 进行测量：将探头紧贴样品表面，按下测量按钮，观察仪器显示屏上的回波信号。
7. 数据记录：记录测量结果，必要时可保存数据以备后续分析。
8. 数据分析：使用仪器内置的软件或相关数据处理软件分析测量数据，生成报告。
9. 清洁与维护：测量结束后，清洁探头和仪器，定期进行维护和检查，确保设备的长期稳定性。

CIVITTEST UVL-5100/2超声波探伤仪有哪些实验室在用：

• 北京航空航天大学工程物理研究所：用于航天器件表面无损检测。
• 武汉理工大学检测技术与自动化学院：用于管道设备壁面缺陷检测。
• 中科院深圳先进技术研究院：用于电子器件封装技术无损评估。
• 同济大学检测技术与自动化国家重点实验室：用于复杂结构材料成像检测。
• 西北工业大学非损害检测国家重点实验室：用于大型结构健康监测。

CIVITTEST UVL-5100/2超声波探伤仪售后使用注意：

• 检测前需要对探头进行常温校准。
• 务必携带探头压块以保证在不同表面都能得到清晰信号。
• 探头接触表面应稳定均匀，移动速度控制在5-10mm/s。
• 探测频率选择根据材料及壁厚大小进行调整。
• 仪器各部件功率电源切断时不要操作探头。
• 探测后及时核对数据，日常记录仪器参数以便追溯。
• 仪器表面禁止碰撞以免损坏，存储放置处条件通风良好。
• 检测过程人不得入内，人为杂音可能影响检测结果。
• 使用后仪器及探头清洗消毒防止交叉污染。
