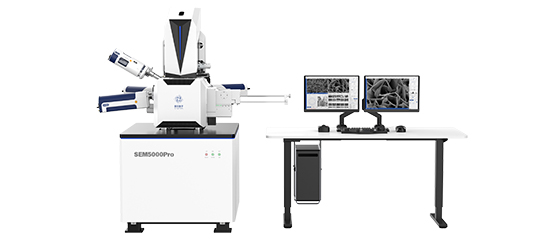

CIQTEK国仪量子 SEM5000Pro场发射扫描电子显微镜
SEM5000Pro场发射扫描电子显微镜二次电子图像分辨率可达0.8nm@15kV,放大倍数范围从1倍到2,500,000倍,采用高压隧道技术(SuperTunnel)和低像差无漏磁物镜设计,确保在低电压下实现高分辨率成像。配备五轴全自动样品台,支持样品的精确定位和多角度观察。

科研实验应用:1、材料科学:用于观察和分析金属、陶瓷、聚合物等材料的微观结构;2、半导体制造:在高端芯片的研发和制造中,提供精确的微观结构分析;3、生物医学:用于生物样品的微观结构观察,帮助研究细胞和组织的形态;4、纳米技术:在纳米材料的研究中,观察其形态和分布特征。
CIQTEK国仪量子 SEM5000Pro场发射扫描电子显微镜技术参数:
| 关键参数 | 分辨率 | 0.8nm@15kV,SE;1.2nm@1.0kV,SE;0.7nm 35kVSTEM |
| 加速电压 | 20V~30kV(可升级35kV) | |
| 放大倍率 | 1~2,500,000x | |
| 电子枪类型 | 肖特基场发射电子枪 | |
| 样品室 | 摄像头 | 双摄像头 (光学导航+样品仓内监控) |
| 样品台行程 | X:110mm,Y:110mm,Z:65mm, T:-10°~+70°,R:360° | |
| 探测器和扩展 | 标配 | 镜筒内电子探测器:Inlens 仓室内电子探测器:ETD |
| 选配 | 插入式背散射电子探测器(BSED) 插入式扫描透射探测器(STEM) 低真空二次电子探测器(LVD) 背散射衍射(EBSD) 样品交换仓(4寸/8寸) 轨迹球&旋钮板 |
|
| 软件 | 语言 | 中文SEM软件 |
| 操作系统 | Windows | |
| 导航 | 光学导航、手势快捷导航、轨迹球(选配) | |
| 自动功能 | 自动亮度对比度、自动聚焦、自动像散 |
CIQTEK国仪量子 SEM5000Pro场发射扫描电子显微镜使用方法:
- 准备工作:确保设备清洁,检查所有连接和电源。
- 样品准备:将待观察样品固定在样品台上,确保样品表面平整。
- 设置参数:在控制界面上设置加速电压、放大倍数和其他观察参数。
- 启动设备:开启扫描电子显微镜,开始进行样品观察。
- 数据记录:实时记录观察到的图像和数据,便于后续分析。
- 结束实验:完成观察后,关闭设备,清理样品台和设备。
CIQTEK国仪量子 SEM5000Pro场发射扫描电子显微镜有哪些实验室在用:
- 中国科学院上海光学精密机械研究所:用于材料微观结构分析。
- 中国科学技术大学理化科学实验中心:用于半导体材料的研究。
- 复旦大学材料科学系:用于陶瓷材料的显微观察。
- 清华大学生物医学工程系:用于生物样品的微观结构研究。
- 浙江大学环境科学与工程学院:用于环境样品的污染物分析。
- 南开大学纺织科学与工程学院:用于纺织材料的微观结构分析。
CIQTEK国仪量子 SEM5000Pro场发射扫描电子显微镜售后服务支持:
- 电话与在线支持:提供专业的技术咨询,解答用户在操作和维护过程中遇到的问题。
- 现场服务:技术人员可根据需要到现场进行设备检查和故障排除。
- 故障诊断与维修:快速响应用户的维修请求,进行故障诊断和必要的维修。
- 更换零部件:提供原厂零部件的更换服务,确保设备的稳定性和长期使用。
- 操作培训:为用户提供设备操作培训,确保用户能够熟练使用仪器。
- 固件与软件升级:定期提供软件和固件的更新服务,以保证设备功能的最新和最佳性能。
- 用户手册:提供详细的用户手册和操作指南,帮助用户更好地理解和使用设备。
- 技术文献:提供相关的应用文献和案例分析,支持用户的研究和开发工作。
相关产品:
X射线能谱仪:用于快速分析材料的元素组成。
激光粒度仪:用于测量样品的粒径分布。
原子力显微镜(AFM):用于观察样品的表面形貌。
电子探针显微分析仪(EPMA):用于定量分析样品的化学成分。
高分辨透射电子显微镜(HRTEM):用于观察材料的晶体结构。
样品制备机:用于样品的切割、抛光和镀膜等前处理。
