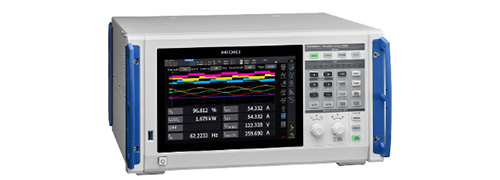

HIOKI日置 PW8001功率分析仪



PW8001的基本精度为±0.03%，能够准确测量电压、电流、有功功率、无功功率、视在功率等多种电参数。支持最多8个输入通道，适合多相电力系统的分析。频率范围从直流到50kHz，内置的自动相位补偿功能提高了测量的稳定性和准确性，能够记录波形并进行谐波分析，最大分析阶数可达500次。

科研实验应用：1、电力电子：用于逆变器和电机的效率分析，特别是在电动汽车和可再生能源系统中；2、电力质量监测：分析电力系统中的谐波和闪变，确保电力质量符合标准；3、新能源研究：在光伏和风能系统中评估能量转换效率，优化系统设计；4、工业自动化：监测和分析工业设备的能耗，提升能效。

HIOKI日置 PW8001功率分析仪技术参数：

测量线路	单相2线，单相3线，三相3线，三相4线
输入单元数	最大8个单元（单元可混搭）
输入单元种类	U7001 2.5MS/s输入单元 U7005 15MS/s输入单元
测量频率带宽	U7001：DC，0.1Hz 〜1MHz U7005：DC，0.1Hz 〜5MHz
采样性能	U7001：2.5MHz，16bit U7005：15MHz，18bit
数据更新率	1ms，10Ms，50Ms，200Ms
功率精度（U7001）	50Hz/60Hz：0.02% of reading +0.05% of range DC：0.02% of reading +0.05% of range 50kHz ：0.4% of reading +0.1% of range
功率精度（U7005）	50Hz/60Hz ：0.01% of reading +0.02% of range DC ：0.02% +0.03% of reading of range 50kHz：0.15% of reading +0.05% of range
测量量程	电压：6V/15V/30V/60V/150V/300V/600V/1500V 电流：(Probe1) 100MA〜2kA，(Probe2) 100MA〜50kA (量程配置根据所使用的电流传感器变化而变化，Probe2仅指U7001)
测量项目	电压（U），电流（I），有功功率（P），视在功率（S），无功功率（Q），功率因数（λ），相位角（φ），电压频率（fU），电流频率（fI），功率（η），损耗（Loss），电压纹波率 （Urf），电流纹波率（Irf），电流累积（Ih），功率积算（WP），电压峰值（Upk），电流峰值（Ipk） 谐波测量：最大分析次数500次 波形记录：记录容量5MWord×（（电压/电流）×最多8通道+电机波形） 电机分析（选件）：电压、扭矩、转速、频率、转差率、电机功率 FFT分析、闪变测量 计划Ver 2.00对应
功能	运算功能（效率/损耗、用户自定义、Δ转换、电流传感器自动相位补偿） 计划Ver 2.00对应
接口	U盘，LAN，GP-IB，RS-232C，外部控制，光纤接口，BNC同步，CAN/CAN FD 计划Ver 2.00对应
电源	AC100V〜240V，50Hz/60Hz，230VA
体积及重量	约430W×221H×361DMm，约14kg
附件	电源线×1，使用上的注意事项×1 ，使用说明书×1，GENNECT One (PC应用软件) CD×1，D-sub25针用的连接器×1 (仅限PW8001-02，-05，-12，-15)

HIOKI日置 PW8001功率分析仪使用方法：

1. 设备准备：确保PW8001功率分析仪连接到电源，并检查所有连接线是否完好。
2. 样品连接：将待测设备的电源线连接到PW8001的输入端，确保连接正确。
3. 设置测量参数：根据测试需求选择测量模式（如单相或三相），并设置相应的测量参数。
4. 启动测量：按下启动按钮，开始测量，PW8001将实时显示测量结果。
5. 数据记录：在测量过程中，记录所需的数据，PW8001支持数据导出功能。
6. 分析结果：使用内置的分析工具对测量结果进行分析，生成报告。

HIOKI日置 PW8001功率分析仪哪些实验室在用：

1. 清华大学电机工程与自动化系：用于电机效率和电力质量的研究。
2. 北京航空航天大学：在航空电子设备的功率分析中应用。
3. 上海交通大学电气工程系：用于新能源系统的能效测试。
4. 中科院电工研究所：进行电力电子设备的性能评估。
5. 华南理工大学：在电力系统中监测谐波和闪变。
6. 浙江大学能源与动力工程系：用于电动汽车充电系统的功率分析。

HIOKI日置 PW8001功率分析仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
