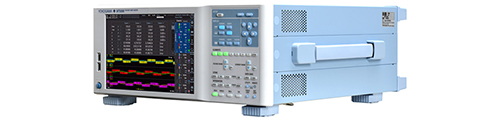

YOKOGAWA WT5000高精度功率分析仪



WT5000高精度功率分析仪基本功率精度为±0.03%，在选定电压和电流范围的1%至130%内均可保证此精度。支持最多7个可更换和重新配置的输入单元，适合多种测量需求。支持高达500次谐波的比较和分析，适合电力电子设备的评估。

科研实验应用：1、电力电子设备测试：用于评估电源、逆变器和其他电力电子设备的功耗和效率；2、新能源汽车研发：在电动汽车的电机和电池系统中进行功率分析和效率测试；3、材料特性测试：在芯片研发过程中，热电阻测试仪可以用于测试各种材料的热性能，帮助选择合适的材料用于芯片制造。

YOKOGAWA WT5000高精度功率分析仪技术参数：

• 精度±0.03%
• 交流电源精度：读数的0.01%+量程的0.02%
• 直流电源精度：读数的0.02%+量程的0.05%
• 18位转换器，采样率为10MS/s
• 模块化系统，最多可支持7个输入通道
• 可直接测量10µArms至30Arms的电流
• 测量电压范围为1.5Vrms至1000Vrms
• 带宽：5MHz
• 高清触摸屏
• 双谐波分析
• 内置内存最高可达32GB
• 最多可同时实现4台电机的机械效率（选件/MTR和/MTR2）
• 完全可编程的USB、LAN、GP-IB

YOKOGAWA WT5000高精度功率分析仪使用方法：

1. 设备准备：确保WT5000连接正常，打开电源。
2. 设置测量参数：在触摸屏上选择所需的电压和电流范围。
3. 连接被测设备：将待测设备连接到功率分析仪的输入端口。
4. 选择测量模式：根据需求选择功率测量、谐波分析或电机评估等模式。
5. 启动测量：按下测量按钮，开始数据采集。
6. 数据记录与分析：测试完成后，查看并保存测量结果，进行后续分析。

YOKOGAWA WT5000高精度功率分析仪哪些实验室在用：

• 清华大学电气工程系：用于电力电子设备的性能测试。
• 北京大学能源与环境学院：在可再生能源研究中进行功率分析。
• 华南理工大学电气与信息工程学院：用于电机驱动系统的测试与评估。
• 浙江大学电气工程学院：支持电气工程相关科研项目。
• 上海交通大学动力与能源工程学院：用于新能源汽车的功率测量。
• 南京大学电气与自动化工程学院：在教育和科研中应用于电力测量实验。

YOKOGAWA WT5000高精度功率分析仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
