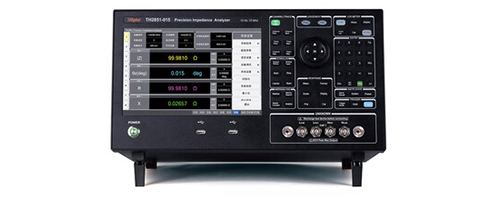

Tonghui同惠 TH2851-015精密阻抗分析仪



TH2851-015精密阻抗分析仪支持10Hz至130MHz的广泛频率范围，基本阻抗精度为0.08%，典型值可达±0.045%，确保测量结果的可靠性。采用先进的自动平衡电桥原理，提供高稳定性和一致性。最快可达2.5ms的测试速度，适合高频和快速测量场景。

科研实验应用：1、压电陶瓷测试：用于测量压电陶瓷材料的阻抗特性，确保其在传感器和换能器中的性能；2、电子元件测试：评估电容器、电感器和电阻器等无源元件的性能；3、半导体材料分析：测试半导体材料的介电常数和导电性，支持电子器件的研发；4、光伏组件测试：测量光伏组件的阻抗特性，优化能量转换效率。

Tonghui同惠 TH2851-015精密阻抗分析仪技术参数：

产品型号		TH2851-015
显示		10.1英寸TFTLCD显示器1280×RGB×800，电容式触摸屏
AC测量参数		Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
DC测量参数		VDC、IDC、DCR
测试频率	范围	10Hz-15MHz
	最高分辨率	1mHz
	频率相对误差	≤±0.0007%
测试电平	AC电压	5mV-2Vrms
	分辨率	1mV
	AC电流	50uA-20mArms
	分辨率	10uA
DC偏置	电压	0V-±40V
	电压分辨率	1mV
	电流	0mA-±100mA
	电流分辨率	40μA
测试端配置		四端对
输出阻抗		25Ω/100Ω
典型测量时间（速度）		五档：1(快速)-5(精确)1:2.5ms2:10ms3:40ms4:80ms5:400ms（不包括通讯时间的算数平均值，每个频率测试速度会略有不同）
最高准确度		1kHz：0.08%1MHz：0.08%2MHz：0.5MHz：10MHz：5.0%
测量显示范围		a1×10-18；E1×1018
Cs、Cp		±1.00000aF-999.999EF
Ls、Lp		±1.00000aH-999.999EH
D		±0.00001-9.99999
Q		±0.01-9999.99
R、Rs、Rp、X、Z		±1.00000aΩ-999.999EΩ
G、B、Y		±1.00000aS-999.999ES
Vdc		±1.00000aV-999.999EV
Idc		±1.00000aA-999.999EA
θr		±1.00000arad-3.14159rad
θd		±0.0001deg-180.000deg
Δ%		±0.0001%-999.999%
多功能参数列表扫描		1601点，每个点可设置平均数，每个点可单独分选扫描参数：测量参数、测试频率、AC电压、AC电流、DCBIAS电压、DCBIAS电流
图形扫描	参数	频率、ACV、ACI、DCV、DCI
	类型	对数、线性、频率分段
	点数	2-1601
	通道数	4
	曲线数	4条/通道
	分屏显示	16种（通道和曲线）
等效电路分析		3元件模型：4个、4元件模型：3个
晶体振荡器分析		有
曲线轨迹比对		有
分选		LCR模式10档分选；扫描模式每条曲线单独分选
接口		RS232C，USBHOST、USBDEVICE、LAN、GPIB、HANDLER、VGA、HDMI
开机预热时间		60分钟
输入电压		100-120VAC/198-242VAC可选择，47-63Hz
功耗		最大150VA
尺寸（WxHxD）mm3		428x220x325
重量		14.5kg

Tonghui同惠 TH2851-015精密阻抗分析仪使用方法：

1. 接通电源：将分析仪连接到电源，按下电源开关。
2. 选择测量模式：根据测试需求选择合适的测量模式（如阻抗测量、LCR测试等）。
3. 连接被测样品：使用适当的测试夹具将被测样品连接到分析仪的端口。
4. 设置测试参数：根据样品特性设置频率范围和其他测试参数。
5. 启动测量：启动测量，观察显示屏上的实时数据。
6. 记录和分析结果：保存测量结果，进行数据分析，必要时生成报告。

Tonghui同惠 TH2851-015精密阻抗分析仪哪些实验室在用：

• 清华大学：用于电子工程实验室的材料阻抗测试。
• 北京大学：在材料科学研究中进行介电常数测量。
• 复旦大学：研究光伏组件的性能优化。
• 华中科技大学：进行压电材料的阻抗特性分析。
• 南京大学：测试半导体材料的电气特性。
• 浙江大学：用于电路板的阻抗评估和测试。

Tonghui同惠 TH2851-015精密阻抗分析仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
