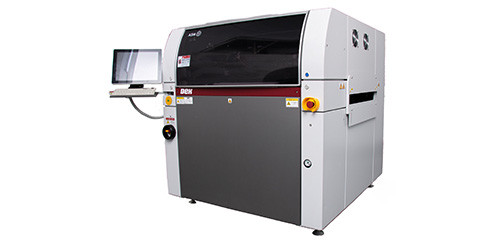

DEK NeoHorizo​​n 03iX全自动焊膏打印机



DEK NeoHorizon 03iX的印刷精度可达±12.5μm，确保焊膏的准确分布，核心印刷周期为8秒，能够满足高产量的生产需求。设备可根据生产需求进行灵活配置，支持多种印刷应用，包括大批量生产和小批量新产品导入。配备高效的清洁系统，确保在生产过程中保持模具的清洁，减少焊膏残留。

科研实验应用：1、电子元件研发：用于新型电子元件的焊膏印刷，确保高精度和高一致性；2、LED生产：在LED照明产品的生产中，进行高密度焊膏印刷；3、汽车电子：用于汽车控制模块的焊膏印刷，确保高可靠性和耐用性；4、通信设备：在5G通信设备的生产中，进行高精度焊膏印刷；5、消费电子：用于智能手机和其他消费电子产品的焊膏印刷。

DEK NeoHorizo​​n 03iX全自动焊膏打印机技术参数：

• 机器对准能力：>2Cpk@+/-12.5µm，6Sigma#
• 流程协调能力：>2Cpk@+/-25µm，6Sigma#
• 核心循环时间：12秒（使用HTC选项时为11秒）
• 最大打印区域：510毫米*（X）x508.5毫米（Y）
• 打印机构造：一体式优化焊接框架
• ISCAN™机器控制：基于CAN总线网络的运动控制
• 操作系统：Windows XP
• 操作员界面：彩色TFT触摸屏显示器、键盘和轨迹球，配备DEKInstinctiv™软件。机器可安装在左侧或右侧
• 相机：HawkEye®750数字相机，采用IEEE1394接口。多通道。LED照明。视场角11.3mmx8.7mm。检测窗口26mm²
• 相机定位：分辨率为4微米的旋转电机和编码器
• 刮水器压力机构：软件控制的电动
• 模板定位：手动屏幕宽度深度调节器
• 模板对齐：通过X、Y和Theta轴致动器驱动
• 刮水器：夹式双后缘刮水器（含1套）
• 机器接口：上线和下线FMI包括
• 连接性：提供RJ-45LAN（网络）和USB2接口
• 三色信标：可编程，带声音报警
• 文档：纸质版手册包括：操作手册、安装手册和电气图纸。机载技术手册和操作教程。包含手册和教程的DVD光盘

DEK NeoHorizo​​n 03iX全自动焊膏打印机使用方法：

1. 确保设备连接电源并处于正常状态。
2. 检查焊膏和钢网的准备情况。
3. 在操作界面中选择所需的印刷模式和焊膏类型。
4. 根据生产需求设置印刷速度和精度。
5. 调整钢网位置，使其与待印刷的PCB宽度一致。
6. 将钢网放入机器中并确认安装。
7. 启动设备，监控印刷过程，确保焊膏准确印刷。
8. 记录生产数据，包括印刷速度、精度和任何异常情况。
9. 完成生产后，进行设备的清洁和维护，确保下次使用时的良好状态。

DEK NeoHorizo​​n 03iX全自动焊膏打印机哪些实验室在用：

• 清华大学：用于电子元件的焊膏印刷和测试。
• 北京大学：在通信设备的生产中进行高精度焊膏印刷。
• 复旦大学：用于LED照明产品的焊膏印刷。
• 华中科技大学：在汽车电子控制模块的生产中应用。
• 南京大学：用于消费电子产品的焊膏印刷实验。
• 浙江大学：在新材料研究中进行焊膏印刷实验。

DEK NeoHorizo​​n 03iX全自动焊膏打印机售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
