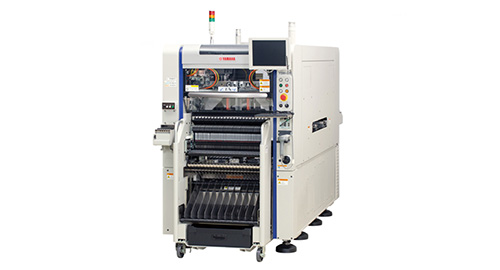

YAMAHA雅马哈YSM40R超高速贴片机



YSM40R能够实现高达200,000CPH的贴装速度，适合大规模生产需求。贴装精度可达±35μm（在最佳条件下为±25μm），确保元件的准确放置。支持多种贴装头（如RS、MU和FL），能够处理从0201到45x100mm的多种元件，适应不同的生产需求。

科研实验应用：1、电子元件研发：用于新型电子元件的快速原型制作和测试；2、LED生产：在LED广告屏和照明设备的生产中，进行高精度贴装；3、汽车电子：用于汽车控制器和传感器的贴装，确保高可靠性；4、通信设备：在5G通信模块的生产中，进行高密度元件的贴装。

YAMAHA雅马哈YSM40R超高速贴片机技术参数：

4梁4贴装头规格(YSM40R-4)
对应基板尺寸		L700xW460mm～L50xW50mm
贴装能力		200,000CPH(RS贴装头规格)
可贴装的元件	高速(RS)贴装头	0201※～6.5mm×6.5mm(高2.0mm以下)※选配
	多功能(MU)贴装头	03015～45×60mm(高15mm以下)
贴装精度 ※(使用评估用标准元件)时		±35μm(25μm) Cpk≧1.0(3σ)
可安装的送料器数量		RS贴装头80个(以8mm料带换算)  MU贴装头88个(以8mm料带换算)  RS×2+MU×2贴装头84个(以8mm料带换算)
电源规格		三相AC200/208/220/240/380/400/416V±10%
供给气源		0.45MPa以上、清洁干燥
外形尺寸		L1,000×W2,100×H1,550mm(突起物除外)
主体重量		约2,100kg

YAMAHA雅马哈YSM40R超高速贴片机使用方法：

1. 准备工作：确保设备连接电源并处于正常状态。检查送料器和贴装头的安装情况。
2. 设置参数：在操作界面中选择所需的贴装模式和元件类型。根据生产需求设置贴装速度和精度。
3. 放置基板：将待贴装的基板放置在设备的工作台上，确保固定。
4. 启动贴装：启动设备，监控贴装过程，确保元件准确贴装。
5. 数据记录：记录生产数据，包括贴装速度、精度和任何异常情况。
6. 维护与清洁：完成生产后，进行设备的清洁和维护，确保下次使用时的良好状态。

YAMAHA雅马哈YSM40R超高速贴片机哪些实验室在用：

• 清华大学：用于电子元件的研发和测试。
• 北京大学：在通信设备的生产中进行高精度贴装。
• 复旦大学：用于LED照明产品的快速生产。
• 华中科技大学：在汽车电子控制器的生产中应用。
• 南京大学：用于消费电子产品的原型制作。
• 浙江大学：在新材料研究中进行电子元件的贴装实验。

YAMAHA雅马哈YSM40R超高速贴片机售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。

相关产品：

回流焊接机：用于完成贴装后的焊接过程，确保元件牢固连接。

自动光学检测（AOI）设备：用于检测贴装后的元件位置和焊点质量。

激光切割机：用于对基板进行精确切割，适应不同形状的元件。

测试仪器（如LCR表）：用于测试贴装后元件的电气特性。

热风枪：用于修复贴装过程中出现的问题，如元件位置偏差。

超声波清洗机：用于清洗基板和元件，确保无污染。
