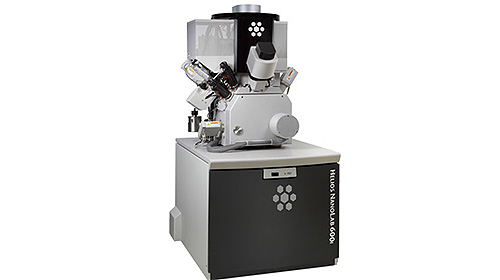

FEI HELIOS NanoLab 600i扫描电子显微镜



NanoLab 600i扫描电子显微镜电子束分辨率可达0.9nm，离子束分辨率为4.5nm，集成电子束和聚焦离子束（FIB），可同时进行高分辨率成像和精细加工。采用Elstar场发射电子镜筒，提供优异的成像质量和稳定性。样品室可容纳直径150mm的样品，支持全方位旋转，适合多种样品形态。

科研实验应用：1、材料科学研究：用于纳米材料的形貌和结构分析，帮助开发新材料；2、生物医学研究：在细胞和组织样本中观察微观结构，支持生物医学研究；3、半导体行业：用于半导体器件的表面分析和缺陷检测，确保产品质量；4、化学分析：分析化学样品的微观结构和成分，支持化学研究；5、环境科学：用于环境样品的微观分析，研究污染物的影响。

FEI HELIOS NanoLab 600i扫描电子显微镜技术参数：

• 二次电子像分辨率：0.9nm（15kV），1.4nm（1kV）
• 放大倍数：40~600000
• 加速电压：0.5~30kV
• 离子成像分辨率：4nm(30kV)
• 加速电压：0.5~30kV
• EDX分辨率： 127 eV (Mn-Ka)
• EBSD：34帧/秒

FEI HELIOS NanoLab 600i扫描电子显微镜使用方法：

1. 样品准备：根据实验需求制备样品，确保样品符合显微镜的要求。
2. 设置仪器：打开显微镜，设置所需的电子束和离子束参数。
3. 校准设备：进行设备的零点校准，确保测量的准确性。
4. 放置样品：将样品放入样品室，确保样品固定稳固。
5. 启动成像：选择成像模式，启动显微镜进行观察。
6. 记录数据：观察完成后，记录成像结果和相关数据，必要时进行数据分析。

FEI HELIOS NanoLab 600i扫描电子显微镜哪些实验室在用：

• 北京大学现代光学研究所：用于纳米材料的高分辨率成像和分析。
• 西安交通大学：在材料科学研究中应用，观察材料的微观结构。
• 中国科学院生物物理研究所：用于生物样本的微观成像，支持生物医学研究。
• 北京工业大学：在半导体器件的缺陷分析中使用。
• 中南大学高等研究中心：用于工程材料的失效分析。
• 复旦大学材料科学与工程系：进行新材料的微观结构研究。

FEI HELIOS NanoLab 600i扫描电子显微镜售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
