HITACHI日立 SU8700扫描电子显微镜

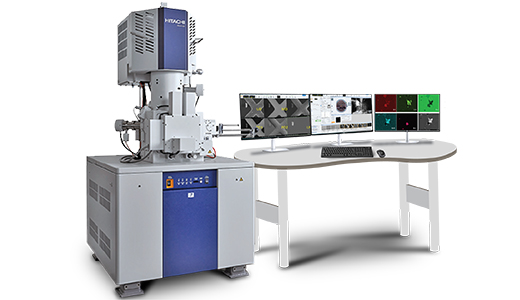

SU8700扫描电子显微镜日立的肖特基发射极可提供高达40960x30720像素的高分辨率图像和超快速微分析，并具有高探针电流。其0.1kV成像能力无需载物台偏压，扩大了光束敏感样品的应用范围。多种检测器和选项可供选择，双显示器配置支持灵活高效的工作空间。同时显示和保存6个信号，以便在更短的时间内获取更多信息。

科研实验应用：1、材料科学：用于研究金属、合金、陶瓷和聚合物的微观结构和表面形貌，评估材料的性能；2、半导体行业：分析半导体器件的表面和界面特征，帮助优化制造工艺；3、生物医学：观察生物样品（如细胞和组织）结构，研究生物材料的性能；4、纳米技术：用于纳米材料的表征与分析，研究纳米结构的特性和应用。

HITACHI日立 SU8700扫描电子显微镜技术参数：

HITACHI日立 SU8700扫描电子显微镜使用方法：

1. 设备准备：确保扫描电子显微镜处于良好状态，检查电源和各个部件的连接。
2. 样品准备：将待测样品清洁，并通过镀金或其他导电处理，确保样品能够导电。
3. 样品装载：将样品固定在样品台上，确保其位置稳定。
4. 设置参数：在操作界面上设置加速电压、束流强度、扫描模式等参数。
5. 真空环境：启动设备，抽真空至所需压力，以提高成像质量。
6. 图像采集：启动扫描，观察实时图像，调整焦距和对比度，获取清晰的样品图像。
7. 数据分析：使用设备内置或外部软件分析采集的图像和数据，提取所需信息。
8. 结果保存：保存图像和数据，生成实验报告以供后续参考。
9. 设备清理：测试结束后，进行设备的初步清理和维护，确保样品台和其他部件的干净。

HITACHI日立 SU8700扫描电子显微镜有哪些实验室在用：

• 武汉大学光科学与工程学院图像检测与分析中心
• 北京理工大学材料科学与工程学院扫描电子显微镜室
• 中国科学院武汉物理与数学研究所纳米技术室
• 西安交通大学微电子学与固体电子学国家重点实验室
• 哈尔滨工业大学微系统国家重点实验室
• 中国科学技术大学微米工程国家重点实验室

HITACHI日立 SU8700扫描电子显微镜售后服务支持：

• 提供7x24小时遥测在线故障报警和远程诊断系统。
• 定期提供软件和固件升级，升级后可以改进功能和操作性。
• 全国售后服务中心提供上门安装、调试和培训支持。
• 提供主电子系统的升级和维修保养服务。
• 保证10年内供应95%以上的常规件质量配件。
• 提供定期培训以提升用户操作技能和问题定位能力。
• 收集用户反馈并整改行之有效的改进措施。
• 如设备损坏，提供免费修复或同等性能替代设备。

相关产品：

• 透射电子显微镜 (TEM)：用于高分辨率观察样品内部结构，提供与SEM互补的信息。
• X射线衍射仪 (XRD)：用于分析材料的晶体结构，与SEM结合研究材料的物理性质。
• 原子力显微镜 (AFM)：用于获取材料表面的三维形貌信息，与SEM图像结合进行深入分析。
• 光谱仪：用于分析样品的化学成分，提供进一步的材料特征信息。
• 样品制备设备：包括离子束刻蚀机和冷却台，用于样品的精细制备和处理。

HITACHI 日立 SU8700扫描电子显微镜在科研实验中广泛应用，其高分辨率和高灵敏度使其成为微观结构分析的重要工具。支持科研人员的研究工作。
