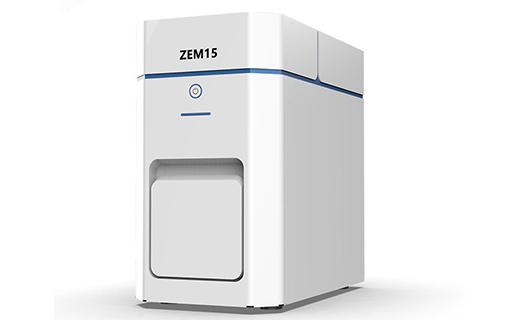

DELTA德尔塔 ZEM15台式扫描电子显微镜
ZEM15台式扫描电子显微镜10MHz的信号采集带宽,能够快速获取高分辨率的成像数据,配备多种探测器(如二次电子探测器、背散射电子探测器等),可以根据不同样品和实验需要选择最佳探测方式,提供多样化的成像和分析能力。加速电压范围广泛且可连续调节,适应不同类型的材料和样品,台式紧凑型结构,使得样品放置和调整更加方便。
科研实验应用:1、材料科学:研究材料的微观结构、表面形貌和成分分析。观察金属、陶瓷、聚合物和复合材料的特性;2、生物医学:观察生物样品(如细胞、组织)的微观结构;3、电子工程在半导体材料和微电子器件的研究中,分析微观结构和缺陷;4、纳米技术:研究纳米材料和纳米器件的形貌和特性;5、环境科学。
DELTA德尔塔 ZEM15台式扫描电子显微镜主要技术参数:
环境要求 | 220V,50Hz,1kW,无需减震台 |
加速电压 | 1kV~15kV连续可调,1kV步进 |
电子枪 | 预对中钨灯丝,一体式聚光镜,无需手动调节物镜光 阑(LaB6灯丝可选) |
放大倍数 | 150000倍 |
探测器 | 二次电子探测器、可推出式背散射探测器、集成式能谱仪 |
样品台 | XY电动样品台(五轴可选)、移动行程:30mmx30mm |
最大样品尺寸 | φ50x35(H)mm |
高真空模式 | 全自动控制,抽真空时间小于2分钟 |
成像模式 | 视频模式:512x512像素,无需小窗口扫描 快速模式:扫描时间小于3秒,512x512像素 慢扫模式:扫描时间小于40秒,2048x2048像素 图像格式:BMP,TIFF,JPEG,PNG |
导航功能 | 光学CCD导航(非电子图像导航) |
自动功能 | 一键自动配置亮度、对比度、聚焦 |
整机尺寸 | 主机:283*553*505(mm) 机械泵:340*160*140(mm) |
拓展功能 | 兼容多种原位功能样品台 |
DELTA德尔塔 ZEM15台式扫描电子显微镜使用方法:
- 根据样品类型准备样品,确保其适合观察。
- 打开显微镜电源,等待自检完成。
- 将样品固定在样品台上,确保样品平稳且适当对准光路。
- 根据样品特性设置加速电压和探测器类型。选择合适的成像模式(如二次电子或背散射电子)。
- 启动扫描,观察实时图像并进行必要的调整(如焦距和对比度)。
- 进行图像采集,保存所需的图像数据。
- 使用配套软件对采集的图像进行分析,提取所需的信息(如颗粒大小、形貌特征等)。
- 实验结束后,清洁样品台和显微镜的光学元件,保持设备良好状态。
DELTA德尔塔 ZEM15台式扫描电子显微镜有哪些实验室在用:
- 中国科学院物质科学研究院
- 东南大学材料科学与工程学院
- 中国地质大学(北京)矿物学与材料科学学院
- 华南理工大学材料科学及工程学院
- 哈尔滨工业大学轻工塑料制造工程技术研究中心
- 同济大学材料科学与工程学院
DELTA德尔塔 ZEM15台式扫描电子显微镜售后服务支持:
- 一定期限质保,保内提供免费上门服务。
- 质保期满提供各类售后维护合同,如年检合同等。
- 7x24小时在线技术支持,可以解答用户遇到的问题。
- 定期进行设备回访检测,并提供使用培训。
- 长期提供关键配件的服务支持,保证设备长期使用。
- 通过优质的售后服务来保障设备在使用期内长期保持在良好运行状态。
- 售后期结束后回收处理旧设备,并提供相应的报废处理流程。
相关产品:
离心机:用于样品的预处理和分离。
超声波清洗器:清洗样品,去除表面杂质。
光学显微镜:用于初步观察和筛选样品,选择适合的样品进行电子显微镜分析。
能谱分析仪 (EDS):与扫描电子显微镜联用,进行样品成分分析,获取元素组成信息。
X射线衍射仪 (XRD):结合使用,分析材料的晶体结构和相组成。
计算机软件:数据分析软件用于处理和分析显微镜图像,生成报告和可视化结果。
