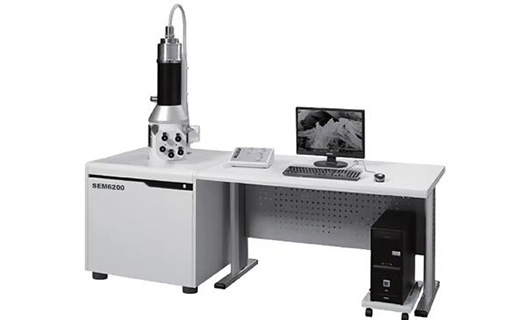

Labgeni SEM6200扫描电子显微镜
SEM6200扫描电子显微镜配备二次电子探测器、背散射电子探测器等,可获得丰富的表面形貌和成分信息。宽广的加速电压,加速电压范围为0kV-30kV,适用于观察各种类型的样品。配备智能化的自动对焦、自动照明等功能,大大提高工作效率。大尺寸样品样品室可容纳直径达80mm的样品。全中文操作界面,具有一键成像功能。
科研实验应用:1、材料表征:可用于观察和分析各类固体材料的微观形貌、尺寸、结构等特征,如金属、陶瓷、半导体、高分子等;2、生物医学:可对生物样品如细胞、组织、病理切片进行形态学观察,以了解其微细结构与功能;3、纳米技术:能够观察和分析纳米级尺度的材料和结构,在纳米科技领域有广泛应用;4、无机化学:可用于分析催化剂、晶体、陶瓷等无机化合物的表面形貌和结构;5、电子器件。
Labgeni SEM6200扫描电子显微镜技术参数:
- 型号:SEM6200
- 解决:4.5纳米(30千伏)
- 放大倍数:15倍~250,000倍
- 型電子枪:发叉钨阴极
- 加速电压:0~30KV
- 镜头系统:三电磁镜头
- 镜头光圈:可选配三个膜片调节外部真空
- 样品阶段:手动的
- 中风:X:0~50mm(大样品台0-80mm);Y:0~50毫米;Z:0~25mm(大样台0-30mm);R:360°;T:-5°~90°(大样台0°-90°)
- 探测器:二次电子探测器元件、背散射电子探测器(选配)、X射线能量色散谱仪(选配)
- 真空系统:分子泵(扩散分子泵)
Labgeni SEM6200扫描电子显微镜使用方法:
- 样品制备:根据样品特性选择合适的制样方法,如喷金/碳蒸着、离子溅射等。
- 安装样品:在样品室内放置制备好的样品,并调节样品位置、倾角等参数。
- 设置参数:通过软件界面设置加速电压、工作距离、扫描放大倍数等参数。
- 观察成像:启动扫描后,可实时观察样品的表面形貌与微结构细节。
- 数据处理:可对获取的电子显微图像进行测量、分析,并将数据导出。
Labgeni SEM6200扫描电子显微镜有哪些实验室在用:
- 中国科学院上海工程研究中心微电子与固体电子学国家重点实验室
- 中国科学院上海硅酸盐研究所功能材料重点实验室
- 同济大学材料科学与工程学院微纳结构重点实验室
- 北京化工大学材料科学与工程学院微纳结构分析中心
- 上海交通大学材料科学与工程学院微和纳米技术重点实验室
- 西安交通大学材料科学与工程学院微纳材料实验中心
- 中国地质大学(北京)材料科学与工程学院微结构分析中心
Labgeni SEM6200扫描电子显微镜售后服务支持:
- 标准质保:Labgeni SEM6200在质保期内出现故障可免费维修。
- 专业维修:公司拥有一支经验丰富的工程师团队,能够快速响应并上门进行故障诊断和维修服务。
- 备件供应:公司备有常见易损件的库存,能够确保用户及时获得所需的备件。
- 技术支持:提供在线和电话技术支持服务,随时解答用户在使用过程中遇到的各类问题。
- 培训服务:定期组织针对性的用户培训课程,传授样品制备、操作、数据分析等方面的专业知识和技能。
相关产品:
- 透射电子显微镜(TEM)
- 原子力显微镜(AFM)
- 能量色散X射线光谱仪(EDS)
- X射线衍射仪(XRD)
- 拉曼光谱仪
Labgeni SEM6200是一款集高性能、智能化、大样品室于一体的扫描电子显微镜,广泛应用于材料科学、生命科学、纳米技术等领域的科研实验与分析。
