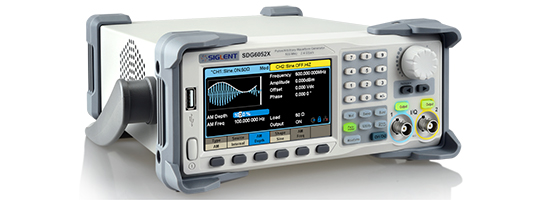

SIGLENT鼎阳科技 SDG6000X系列脉冲/任意波形发生器



SDG6000X系列脉冲/任意波形发生器最高输出频率可达500MHz。脉冲信号频率最高可达150MHz，最快上升/下降时间可达1ns，具有低抖动和可调脉宽。支持2至20Mpts的任意波形长度，适应多样化的测试需求。具备噪声发生、IQ信号发生、PRBS码型发生等多种功能，满足复杂信号生成的需求。

科研实验应用：1、通信系统测试：用于生成和测试各种调制信号，确保通信设备的性能；2、电子设备开发：在电子产品开发过程中，模拟各种信号以测试设备响应；3、信号处理研究：用于研究和开发信号处理算法，验证其有效性；4、自动化测试：在自动化测试系统中生成标准信号，进行设备性能评估；5、工业应用：用于设备的故障诊断和性能测试。

SIGLENT鼎阳科技 SDG6000X系列脉冲/任意波形发生器技术参数：

• 最高输出频率：350MHz,500MHz
• 最高采样率：2.4GSa/s(2X内插)
• 垂直分辨率：16-bit
• 任意波长度：32pts~20Mpts
• 通道数：2
• 接口：标准:USBHost,USBDevice,LAN；选件:GPIB(USB-GPIB适配器)
• 调制功能：AM、FM、PM、FSK、ASK、PSK、DSB-AM、PWM
• 多种信号发生功能：连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器
• 信号频率：方波：1μHz~120MHz；脉冲：1μHz~150MHz；任意波：1μHz~50MHz

SIGLENT鼎阳科技 SDG6000X系列脉冲/任意波形发生器使用方法：

1. 准备仪器：确保SDG6000X连接电源并开机。
2. 选择输出通道：根据实验需求选择启用的输出通道。
3. 设置波形参数：通过界面设置所需的波形类型、频率、幅度和调制方式。
4. 连接待测设备：将待测设备连接到SDG6000X的输出端。
5. 开始输出信号：启动信号输出，观察波形并记录数据。
6. 数据分析：使用示波器或其他分析工具对输出信号进行分析，确保其符合预期。

SIGLENT鼎阳科技 SDG6000X系列脉冲/任意波形发生器哪些实验室在用：

• 清华大学：用于通信系统的信号生成与测试。
• 北京大学：在电子设备开发中应用，测试设备响应。
• 复旦大学：用于信号处理算法的研究与验证。
• 上海交通大学：在自动化测试系统中生成标准信号。
• 中科院电子学研究所：用于复杂信号的生成与分析。
• 浙江大学：作为教学设备，帮助学生进行信号实验。

SIGLENT鼎阳科技 SDG6000X系列脉冲/任意波形发生器售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
