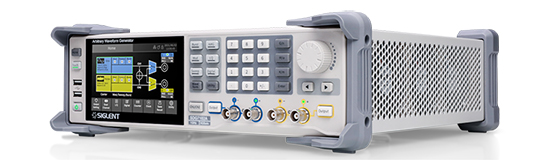

SIGLENT鼎阳科技 SDG7000A系列任意波形发生器



SDG7000A系列任意波形发生器最高输出频率为1GHz。14-bit垂直分辨率，确保波形的精确度。提供双通道差分/单端模拟输出，支持多种信号生成。支持24pts至512Mpts/ch的存储深度，提供分段编辑和播放功能。

科研实验应用：1、通信系统测试：用于生成和测试各种调制信号，确保通信设备的性能；2、电子设备开发：在电子产品开发过程中，模拟各种信号以测试设备响应；3、信号处理研究：用于研究和开发信号处理算法，验证其有效性；4、自动化测试：在自动化测试系统中生成标准信号，进行设备性能评估。

SIGLENT鼎阳科技 SDG7000A系列任意波形发生器技术参数：

• 最高输出频率：350MHz,500MHz,1GHz
• 最高采样率：5GSa/s
• 垂直分辨率：14-bit
• 任意波长度：512Mpts
• 通道数：2单端/差分
• 连续波：最高1GHz，支持谐波发生功能
• 脉冲波：最小脉宽1ns，最小沿500ps的低抖动脉冲
• 上升/下降沿独立精细可调，脉宽精细可调
• 接口：USB2.0Hostx3、USB2.0Device(USBTMC)、LAN10M/100M（VXI-11/Telnet/Socket/WebServer）、外调制/频率计输入、参考时钟输入、参考时钟输出、Marker输出x2、TriggerIn/Out
• 复杂信号生成：支持内调制/外调制，支持AM,FM,PM,PWM,FSK,PSK,ASK；支持跳频和跳幅；支持扫频；支持脉冲串
• 噪声：带宽1mHz~1GHz可调
• PRBS码型：码率1μbps~312.5Mbps，长度PRBS3~PRBS32可选
• 矢量信号（选件）：最大500MSymbol/s符号率；载波DC~1GHz任意可设；支持多进制ASK、PSK、FSK、QAM等调制方式；EasyIQ软件提供简单易用的矢量信号生成能力
• 双通道增强：通道间跟踪、耦合和复制功能；双通道叠加功能；支持通道间互为调制源
• 输出范围：24Vpp模拟输出能力叠加±12V直流偏置，最大可提供±24V（48V）的输出范围
• 数字总线（选件）：16-bit，LVTTL或LVDS输出比特率1μbps~1Gbps

SIGLENT鼎阳科技 SDG7000A系列任意波形发生器使用方法：

1. 准备仪器：确保SDG7000A连接电源并开机。
2. 选择输出通道：根据实验需求选择启用的输出通道。
3. 设置波形参数：通过界面设置所需的波形类型、频率、幅度和调制方式。
4. 连接待测设备：将待测设备连接到SDG7000A的输出端。
5. 开始输出信号：启动信号输出，观察波形并记录数据。
6. 数据分析：使用示波器或其他分析工具对输出信号进行分析，确保其符合预期。

SIGLENT鼎阳科技 SDG7000A系列任意波形发生器哪些实验室在用：

• 清华大学：用于通信系统的信号生成与测试。
• 北京大学：在电子设备开发中应用，测试设备响应。
• 复旦大学：用于信号处理算法的研究与验证。
• 上海交通大学：在自动化测试系统中生成标准信号。
• 中科院电子学研究所：用于复杂信号的生成与分析。
• 浙江大学：作为教学设备，帮助学生进行信号实验。

SIGLENT鼎阳科技 SDG7000A系列任意波形发生器售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。

相关产品：

示波器：用于观察和分析输出信号的波形特性。

频谱分析仪：用于分析信号的频谱特性，确保信号质量。

逻辑分析仪：用于数字信号的分析和调试。

功率计：用于测量信号的功率，确保测试的准确性。

数据采集系统：用于长时间记录和分析信号数据。

信号调制器：用于对信号进行进一步的调制和处理。
