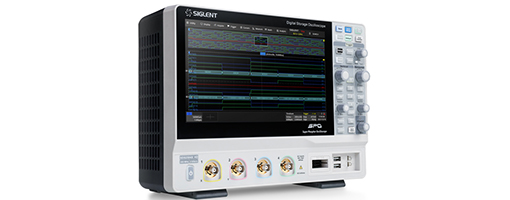

SIGLENT鼎阳科技 SDS2000X Plus系列混合信号数字示波器



SDS2000X Plus系列混合信号数字示波器350MHz型号可升级至500MHz。最高实时采样率可达2GSa/s，适合快速信号的捕获。每个通道的最大记录长度为200Mpts，支持长时间信号的记录和分析。正常模式下波形捕获率高达120,000wfm/s，序列模式下可达500,000wfm/s。具备最多4个模拟通道和16个数字通道，支持复杂的混合信号分析。

科研实验应用：1、数字电路测试：用于验证数字电路功能，发现设计缺陷；2、通信系统研发：分析和优化数字通信系统中的信号；3、电源分析：评估电源质量和性能，进行电源设计测试；4、汽车电子测试：用于汽车电子设备的信号监测和故障诊断；5、消费电子测试：用于消费电子产品的功能验证和性能测试。

SIGLENT鼎阳科技 SDS2000X Plus系列混合信号数字示波器技术参数：

• SDS2504XPlus/SDS2502XPlus/SDS2354XPlus/SDS2352XPlus/SDS2204XPlus/SDS2202XPlus/SDS2104XPlus/SDS2102XPlus/SDS2074XPlus/SDS2072XPlus
• 带宽：70MHz、100MHz、200MHz、350MHz、500MHz
• 实时采样率：2GSa/s
• 通道数：2/4+EXT
• 存储深度：200Mpts/CH
• 最高波形捕获率：500,000wfm/s(Sequence模式)
• 垂直分辨率：8bit,可选10-bit模式
• 输入阻抗：(1M±2%)|(17pF±2pF)50Q:50Q±1%
• 时基范围：1.0ns/div~1000s/div，ROLL：50ms/div
• 触发类型：边沿(Edge)、斜率(Slope)、脉宽(Pulsewidth)、窗口(Window)、欠幅(Runt)、间隔(Interval)、超时(Dropout)、码型(Pattern)、视频(Video)
• 串行数据解码类型：标配：IIC,SPI,UART,CAN,LIN；选配：CANFD,FlexRay,IIS,MIL-STD-1553B,SENT,Manchester
  16路数字通道（选配）：500MSa/s采样率，50Mpts/通道存储深度

• 数学运算：2路：2M点FFT、加、减、乘、除、积分、微分、平方根、平均、ERES和自定义表达式
• 自动测量：数十种自动测量功能，支持测量统计、Gating测量、Math测量、History测量、Ref测量。支持对测量参数的直方图和趋势图统计
• 接口：USB2.0Hostx2,USB2.0Device,LAN,外触发输入，辅助输出(TRIGOUT,PASS/FAIL)
• 屏幕：10.1英寸电容式触摸显示屏，分辨率1024*600

• 最大输入电压：1MΩ<400Vpk(DC+AC),DC~10kHz50Ω≤5Vrms,±10VPeak
• 尺寸：宽×高×厚=352mm×224mm×111mm
• 重量：2通道净重3.3kg，毛重4.8kg；4通道净重3.9kg，毛重5.4kg

SIGLENT鼎阳科技 SDS2000X Plus系列混合信号数字示波器使用方法：

1. 准备仪器：确保示波器连接电源并开机。
2. 选择通道：根据需要选择合适的通道数量（最多4个模拟通道和16个数字通道）。
3. 设置测量参数：通过触摸屏设置所需的带宽、采样率和触发条件。
4. 连接待测设备：将待测信号源连接到示波器的输入端。
5. 开始测量：启动测量，观察波形并记录数据。
6. 数据分析：使用示波器的分析功能对波形进行详细分析，保存测量结果。

SIGLENT鼎阳科技 SDS2000X Plus系列混合信号数字示波器哪些实验室在用：

• 清华大学：用于数字电路的功能验证和测试。
• 北京大学：在通信系统研发中应用于信号分析。
• 复旦大学：用于电源质量测试和分析。
• 上海交通大学：支持汽车电子设备的信号监测。
• 中科院电子学研究所：进行消费电子产品的性能测试。
• 浙江大学：作为教学设备，帮助学生进行电子信号实验。

SIGLENT鼎阳科技 SDS2000X Plus系列混合信号数字示波器售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
