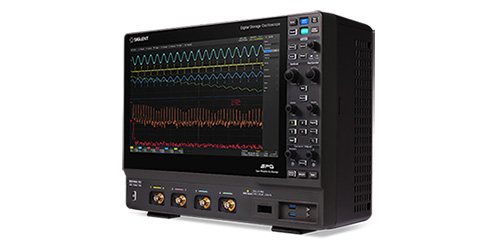

SIGLENT鼎阳科技 SDS7000A系列高分辨率数字示波器



SDS7000A系列高分辨率数字示波器提供多种带宽选择，最高可达8GHz，具有12-bit的垂直分辨率，能够提供更精细的波形细节。最高实时采样率可达20GSa/s。存储深度最高可达2Gpts/通道，支持长时间信号的记录。波形捕获率高达100万帧/秒，适合快速变化信号的捕获。提供4个模拟通道和16个数字通道，适合复杂信号的同时测量。

科研实验应用：1、高速数字信号测试：用于测量USB、DDR等高速信号的完整性；2、通信系统研发：在无线通信和网络设备的开发中进行信号分析；3、嵌入式系统开发：支持嵌入式系统的调试和性能测试；4、汽车电子测试：用于汽车电子设备的信号测量和分析；5、材料科学研究：在材料特性测试中应用于电气性能分析。

SIGLENT鼎阳科技 SDS7000A系列高分辨率数字示波器技术参数：

• 带宽：8GHz、6GHz、4GHz、3GHz、2GH
• 实时采样率：AP机型：20GSa/s@所有通道
• A机型：20GSa/s（单通道/双通道模式），10Gsa/s（四通道模式）
• 通道数：4+EXT
• 存储深度：500Mpts/ch标配
• 波形捕获率：最高100万帧/秒
• 通信接口：4xUSBHost3.1Gen1，2xUSB3.0Host，USB2.0Device（支持USBTMC），2x1000MLAN（支持VXI-11+SCPI，Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程，LXI，WebServer）
• 显示接口：1xDVI-D:upto1920x1200@60Hz;1xDP1.2:upto4096x2304@60Hz;1xHDMI1.4:upto4096x2160@60Hz
• 音频接口：Micinput,AudioOutput
• 其它：外触发输入，辅助输出（TRIGOUT，PASS/FAIL），10MHzIn，10MHzOut

• 测量：超过50种参数测量，并支持直方图和趋势图统计
• 屏幕：15.6英寸电容式触摸高清显示屏（分辨率1920x1080）

SIGLENT鼎阳科技 SDS7000A系列高分辨率数字示波器使用方法：

1. 准备仪器：确保示波器连接电源并开机。
2. 选择通道：根据需要选择合适的模拟通道和数字通道。
3. 设置测量参数：通过触摸屏设置所需的带宽、采样率和触发条件。
4. 连接待测设备：将待测信号源连接到示波器的输入端。
5. 开始测量：启动测量，观察波形并记录数据。
6. 数据分析：使用示波器的分析功能对波形进行详细分析，保存测量结果。

SIGLENT鼎阳科技 SDS7000A系列高分辨率数字示波器哪些实验室在用：

• 清华大学：用于高速数字信号的测试与分析。
• 北京大学：在通信系统的研发中应用。
• 复旦大学：用于汽车电子设备的信号测量。
• 上海交通大学：支持嵌入式系统的调试与测试。
• 中科院电子学研究所：进行材料科学研究中的电气性能分析。
• 浙江大学：作为教学设备，帮助学生进行电子信号实验。

SIGLENT鼎阳科技 SDS7000A系列高分辨率数字示波器售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。

相关产品：

频谱分析仪：用于分析信号的频谱特性，确保信号质量。

信号发生器：用于生成测试信号，进行波形测量。

功率计：用于测量信号的功率，确保测试的准确性。

逻辑分析仪：用于数字信号的分析和调试。

热像仪：用于监测设备在测试过程中的热特性，确保安全。

数据采集系统：用于长时间记录和分析信号数据。
