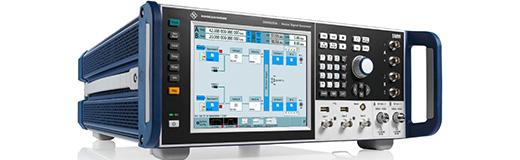

ROHDE&SCHWARZ SMW200A矢量信号源



SMW200A支持从100kHz到44GHz的频率输出，内部基带的I/Q调制带宽高达2GHz，能够生成复杂的数字调制信号，满足4G和5G标准的需求。可以同步生成最多8个独立信号，适合MIMO（多输入多输出）和载波聚合等复杂应用。

科研实验应用：1、宽带通信系统开发：用于新型宽带通信系统的信号生成和测试；2、4G和5G基站验证：支持基站的性能测试和验证；3、雷达系统：用于雷达信号的生成与分析；4、无线通信设备研发：在无线设备的开发过程中进行信号测试；5、多标准无线电测试：支持不同无线通信标准的测试需求。

ROHDE&SCHWARZ SMW200A矢量信号源技术参数：

• 类型：矢量信号发生器
• 设备类型：台式
• 配置：带有前面板控制、USB/计算机控制
• 应用：4G、LTE、5GNR、基站
• 频率：100kHz至67GHz
• IQ带宽：高达2GHz
• 调制：I/Q、AM、PM、FM
• 输出功率：-120至18dBm
• SSB相位噪声：-150dBc（1GHz、10kHz偏移）
• 阻抗：50欧姆
• 通道数：4通道
• 内部参考频率：10兆赫
• 上升下降时间：10纳秒
• 输出参考频率：10兆赫
• 分辨率带宽：160兆赫
• 储存温度：-40至60摄氏度
• 射频内部带宽：2GHz
• 温度：5至45摄氏度（工作时）
• 谐波：-55至-30dBc
• 非谐波：-80至-55dBc
• 重量：21千克（46.3磅）
• 输出连接器：BNC-母头
• 尺寸：435毫米×192毫米×460毫米

ROHDE&SCHWARZ SMW200A矢量信号源使用方法：

1. 准备仪器：确保SMW200A连接电源并开机。
2. 设置频率：通过触摸屏设置所需的输出频率。
3. 选择调制方式：根据实验需求选择适当的调制方式。
4. 连接测试设备：将信号源的输出端连接到待测设备。
5. 开始信号生成：启动信号生成，观察输出信号的波形和参数。
6. 记录数据：保存测量结果，并进行分析。

ROHDE&SCHWARZ SMW200A矢量信号源哪些实验室在用：

• 清华大学：用于5G通信系统的研发与测试。
• 北京大学：在宽带通信系统开发中应用。
• 复旦大学：用于雷达信号的生成与分析。
• 上海交通大学：进行无线通信设备的信号测试。
• 中科院电子学研究所：支持多标准无线电的测试需求。
• 浙江大学：作为教学设备，进行信号处理实验。

ROHDE&SCHWARZ SMW200A矢量信号源售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
