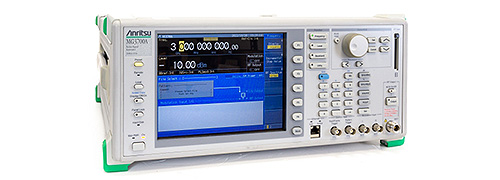

Anritsu MG3700A矢量信号源



MG3700A矢量信号源支持250kHz到3GHz的频率范围（选件可扩展至6GHz）。宽矢量调制带宽为120MHz（内部基带发生器），150MHz（外部IQ输入）。标准配置为1GB的波形存储空间，选件可扩展至2GB，支持高达512M采样/信道。可叠加两个信号（可用信号+干扰信号），支持最高20Mbps的误码率（BER）分析。

科研实验应用：1、无线通信测试：用于测试和验证移动通信设备的性能；2、信号生成：生成符合各种通信标准的调制信号；3、系统验证：用于多系统设备的有效验证；4、干扰测试：通过叠加功能进行信号干扰测试；5、数字广播：用于数字广播信号的生成和测试。

Anritsu MG3700A矢量信号源技术参数：

• 频率范围：250kHz至6GHz，250kHz至3GHz（标准），250kHz至6GHz（选项）
• 宽矢量调制带宽：120MHz（内部基带发生器），150MHz（外部IQ输入）
• 高电平精度：绝对电平精度：±0.5dB；线性度：±0.2dB典型值
• 通过100BASE-TXLAN进行高速波形传输：40GB硬盘
• 大基带内存：1GB=256Msamples/通道（标准）；2GB=512Msamples/通道（可选）
• 波形组合功能：将两个信号组合输出
• 内置BERT分析仪，最高可达20Mbps
• 输入比特率：1kbps至20Mbps
• 输入比特率：100bps至120Mbps（选配）

Anritsu MG3700A矢量信号源使用方法：

1. 准备仪器：确保MG3700A连接电源并开机。
2. 设置频率：通过触摸屏设置所需的输出频率。
3. 选择调制模式：根据需求选择相应的调制模式（如W-CDMA、LTE等）。
4. 加载波形：选择或上传所需的波形文件。
5. 连接测试设备：将信号源的输出端连接到待测设备。
6. 开始信号生成：启动信号生成，观察输出信号的波形和参数。
7. 记录数据：保存测量结果，并进行分析。

Anritsu MG3700A矢量信号源哪些实验室在用：

• 清华大学：用于无线通信信号的生成和测试。
• 北京大学：在电磁兼容性测试中进行信号模拟。
• 复旦大学：用于数字广播信号的生成和测试。
• 上海交通大学：在通信工程课程中进行信号测试。
• 中科院电子学研究所：用于射频信号的研究和开发。
• 浙江大学：作为教学设备，进行相关实验和研究。

Anritsu MG3700A矢量信号源售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
