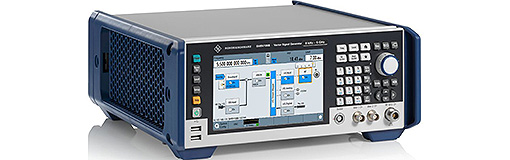

ROHDE&SCHWARZ SMBV100B矢量信号发生器



SMBV100B的频率范围为8kHz至3GHz或6GHz，具有超高输出功率，最高可达+34dBm，提供高达1GHz的调制带宽，7英寸触摸屏，便于用户进行设置和调整。设备支持软件升级，能够适应最新的数字通信标准，如5GNR、LTE和WLAN。提供多种接口选项，包括以太网、USB、RS-232和GPIB，方便与其他设备连接。

科研实验应用：1、无线通信测试：用于测试和验证无线通信设备的性能；2、5G和LTE开发：支持5GNR和LTE标准的信号生成，适合相关研发；3、汽车电子测试：在汽车电子设备的功能测试中提供信号支持；4、GNSS模拟：可配备GNSS选件，模拟全球导航卫星系统信号；5、射频组件校准：用于射频接收机和组件的特性校准。

ROHDE&SCHWARZ SMBV100B矢量信号发生器技术参数：

参数	R&S®SMBV100B
频率范围	8kHz 至 6GHz
调制带宽	500MHz（可扩展至 1GHz）
相位噪声（1GHz）	-134dBc@20kHz
EVM（20MHz LTE）	0.2%
输出功率	+34dBm（1GHz）
ARB 内存	2Gsample
GNSS 通道数	102 个

ROHDE&SCHWARZ SMBV100B矢量信号发生器使用方法：

1. 准备仪器：确保SMBV100B连接电源并开机。
2. 设置频率：通过触摸屏设置所需的输出频率。
3. 选择调制方式：根据需求选择相应的调制方式（如AM、FM等）。
4. 连接测试设备：将信号源的输出端连接到待测设备。
5. 开始信号生成：启动信号生成，观察输出信号的波形和参数。
6. 记录数据：保存测量结果，并进行分析。

ROHDE&SCHWARZ SMBV100B矢量信号发生器哪些实验室在用：

• 清华大学：用于无线通信信号的生成和测试。
• 北京大学：在电磁兼容性测试中进行信号模拟。
• 复旦大学：用于汽车电子设备的功能测试。
• 上海交通大学：在通信工程课程中进行信号测试。
• 中科院电子学研究所：用于射频信号的研究和开发。
• 浙江大学：作为教学设备，进行相关实验和研究。

ROHDE&SCHWARZ SMBV100B矢量信号发生器售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
