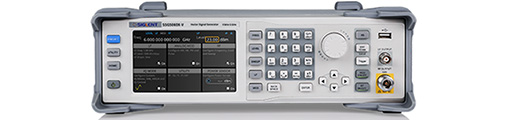

鼎阳科技SSG5000X系列射频模拟 矢量信号发生器



SSG5000X系列射频模拟/矢量信号发生器输出功率范围为-130dBm至+20dBm，能够满足不同的测试需求。内置150MHz带宽的基带源，支持多种数字调制信号和通信协议的生成，如5GNR、WLAN、LTE等。CUSTOM模式快速创建满足测试标准的波形，支持多种常用的IQ调制信号，如QAM、PSK、ASK、FSK等，符号率可设置为高达120Msps。

科研实验应用：1、无线通信：用于蓝牙、WIFI、Zigbee等无线通信设备的信号生成和测试；2、雷达系统：在雷达调试和测试中提供信号源；3、科研实验：用于电子和通信领域的研究，支持各种实验需求；4、产品开发：在新产品开发阶段进行信号测试和验证；5、电池和能源：在电池测试和能源管理系统中进行信号模拟。

鼎阳科技SSG5000X系列射频模拟/矢量信号发生器技术参数：

产品型号	频率范围	频率分辨率	IQ调制	最大输出功率	相位噪声	显示	通信接口	I/Q带宽
SSG5040X	CWMODE：9kHz~4GHz	0.001Hz	不支持	+26dBm	<-120dBc/Hz@1GHz，偏移20kHz(典型值）	5英寸电容触摸屏，800（RGB）*480	USB-HOST/USBDEVICE（USB-TMC)/LAN（VXI-11,Socket,Telnet)/选配GPIB	-
SSG5060X	CWMODE：9kHz~6GHz	0.001Hz	不支持	+26dBm	<-120dBc/Hz@1GHz，偏移20kHz(典型值）	5英寸电容触摸屏，800（RGB）*480	USB-HOST/USBDEVICE（USB-TMC)/LAN（VXI-11,Socket,Telnet)/选配GPIB	-
SSG5040X-V	CWMODE：9kHz~4GHz/IQMODE：10MHz~4GHz	0.001Hz	支持	+26dBm	<-120dBc/Hz@1GHz，偏移20kHz(典型值）	5英寸电容触摸屏，800（RGB）*480	USB-HOST/USBDEVICE（USB-TMC)/LAN（VXI-11,Socket,Telnet)/选配GPIB	标配37.5MHz，选配75MHz
SSG5060X-V	CWMODE：9kHz~6GHz/IQMODE：10MHz~6GHz	0.001Hz	支持	+26dBm	<-120dBc/Hz@1GHz，偏移20kHz(典型值）	5英寸电容触摸屏，800（RGB）*480	USB-HOST/USBDEVICE（USB-TMC)/LAN（VXI-11,Socket,Telnet)/选配GPIB	标配37.5MHz，选配75MHz

鼎阳科技SSG5000X系列射频模拟/矢量信号发生器使用方法：

1. 准备仪器：确保SSG5000X连接电源并开机。
2. 选择频率范围：通过触摸屏设置所需的输出频率。
3. 设置调制模式：根据需求选择AM、FM、PM或IQ调制模式。
4. 连接测试设备：将信号发生器的输出端连接到待测设备。
5. 开始信号生成：启动信号生成，观察输出信号的波形和参数。
6. 记录数据：保存测量结果，并根据需要进行分析和报告。

鼎阳科技SSG5000X系列射频模拟/矢量信号发生器哪些实验室在用：

• 清华大学：用于无线通信信号的生成和测试。
• 北京大学：在电磁兼容性测试中进行信号模拟。
• 复旦大学：用于雷达系统的信号生成实验。
• 上海交通大学：在通信工程课程中进行信号测试。
• 中科院电子学研究所：用于射频信号的研究和开发。
• 浙江大学：作为教学设备，进行相关实验和研究。

鼎阳科技SSG5000X系列射频模拟/矢量信号发生器售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
