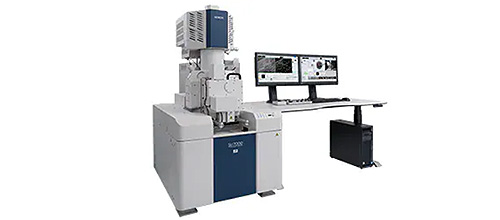

HITACHI SU7000扫描电子显微镜



SU7000扫描电子显微镜的空间分辨率15kV下可达0.8nm，能够同时采集二次电子、背散射电子和X射线等多种信号，提供全面的样品信息。具备快速获取大视野全貌图和细微结构的能力，适合高通量分析。在低加速电压下仍能获得高质量图像，最多可同时显示和保存6通道信号，提升信息获取效率。

科研实验应用：1、材料科学：用于研究材料的微观结构和成分分析；2、纳米技术：在纳米材料的表征和分析中发挥重要作用；3、半导体行业：用于半导体器件的质量控制和缺陷分析；4、生物医学：在生物样品的观察和分析中，提供细胞和组织的高分辨率图像。

HITACHI SU7000扫描电子显微镜技术参数：

项目			内容
图像分辨率	二次电子分辨率		0.8nm/15kV
			0.9nm/1kV
放大倍率			20～2,000,000x
电子枪	发射体		ZrO/W热场发射（肖特基热场发射）
	加速电压		0.1～30kV（步进：0.01kV）
	束流		最大200nA
探测器	标准探测器		UD（上探测器)
			MD（中探测器）
			LD（下探测器)
	选配探测器*1		PD-BSED(半导体式背散射电子探测器）
			UVD（高灵敏度低真空探测器）
低真空模式*1	样品仓压力范围		5～300Pa
	可使用探测器		PD-BSED,UVD,UD,MD,LD
马达台	马达台控制		5轴马达驱动
	移动范围	X	0～135mm
		Y	0～100mm
		Z（WD）	1.5～40mm
		T（倾斜角）	-5～70°
		R（旋转角）	360°
	样品尺寸		最大直径：φ200mm,最大高度：80mm
显示器*1			23英寸LCD（1,920×1,080）,支持双屏
图像显示模式	全屏显示模式		1,280×960像素显示
	单屏显示模式		800×600像素显示
	双屏显示模式		800×600像素显示、1,280×960像素显示*2
	四屏显示模式		640×480像素显示
	六屏显示模式*2		640×480像素显示*2
图像数据保存	保存图像尺寸		640×480、1,280×960、2,560×1,920、5,120×3,840、10,240×7,680
选配附件			能谱仪（EDX）
			X射线波谱仪（WDX）
			电子背散射衍射（EBSD）
			阴极荧光探测器（CL)
			冷冻传输系统
			各种功能样品台

HITACHI SU7000扫描电子显微镜使用方法：

1. 样品准备：将待测样品清洁并固定在样品台上。
2. 仪器设置：打开SU7000，选择合适的观察模式和加速电压。
3. 进行测量：通过软件控制电子束扫描样品，实时观察图像。
4. 数据采集：记录所需的图像和信号，进行多通道数据采集。
5. 数据分析：使用软件分析采集到的数据，提取样品的微观结构和成分信息。
6. 结果保存：保存测量结果，并生成报告。

HITACHI SU7000扫描电子显微镜哪些实验室在用：

• 中国科学院物理研究所：用于材料微观结构的研究。
• 清华大学材料科学与工程系：用于纳米材料的表征。
• 北京大学生物医学工程学院：用于生物样品的高分辨率观察。
• 复旦大学材料科学系：用于半导体材料的缺陷分析。
• 上海交通大学微纳米技术研究所：用于微纳米器件的研究。
• 中科院合肥物质科学研究院：用于新材料的性能测试。

HITACHI SU7000扫描电子显微镜售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
