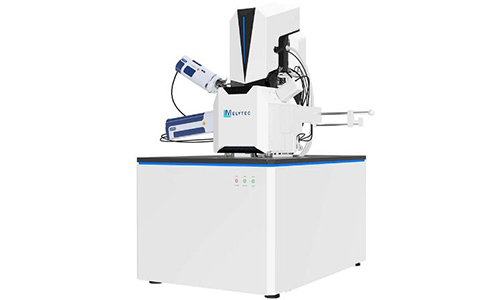

MELYTEC SM-50扫描电子显微镜

MELYTEC SM-50扫描电子显微镜具有高分辨率（高达0.8nm），由于采用肖特基型场发射阴极和先进的超灵敏探测器，因此与高图像对比度相结合。可调六孔磁偏转光阑，光阑孔自动切换。高压隧道技术（SuperTunnel），电子可以保持高能量，减少空间电荷的影响，保证低电压下的高分辨率；具有大的腔室，16个用于安装附加设备的端口，标配导航摄像头。

科研实验应用：材料科学：金属、陶瓷、高分子等材料；半导体工艺：检测和分析集成电路、微电子器件、晶圆表面形貌和薄膜沉积；生物医学：分析病毒、细菌等微生物的形态特征、分析电池、燃料电池等新能源材料的微观结构；表征各类纳米材料如纳米管、纳米颗粒的尺寸、形状、分布。

MELYTEC SM-50扫描电子显微镜参数：

MELYTEC SM-50扫描电子显微镜使用方法：

1. 样品制备：根据分析需求，采用切割、抛光、离子溅射等方法制备合适的观察样品。
2. 样品上样：将样品小心放置于样品台上，并进行合适的导电处理。
3. 系统调试：调节真空度、电子束电压、工作距离等参数，优化成像质量。
4. 图像采集：选择合适的检测模式，如二次电子成像、背散射电子成像等，进行图像捕获。
5. 光谱分析：如需元素分析，可切换至EDS检测模式，获取X射线能谱数据。
6. 数据处理：利用配套软件对获得的图像和光谱数据进行分析处理和可视化呈现。

MELYTEC SM-50扫描电子显微镜有哪些实验室在用：

• 武汉理工大学材料科学与工程学院：用于观察纳米复合材料表面结构。
• 北京科技大学材料科学与工程学院：用于研究锂离子电池负极材料微观形态。
• 北京理工大学材料科学与工程学院：用于观察钨基复合材料经脉冲电流烧结前后的变化。
• 西北工业大学功能材料与结构实验室：用于检测金属簇分散在多孔硅中的结构特征。
• 中南大学材料科学与工程学院：用于分析膜层锗化物光敏新型材料的组织结构组成。

MELYTEC SM-50扫描电子显微镜售后服务支持：

• 拥有专业的维修团队，对仪器进行全面诊断和快速维修。
• 提供上门服务，及时解决用户现场遇到的问题。
• 确保仪器在最佳状态下运行，延长使用寿命。
• 针对不同用户需求提供专业的操作培训和应用指导。
• 定期组织技术交流会，分享前沿技术和应用经验。
• 提供完善的使用手册和在线技术支持。
• 对仪器进行软硬件升级改造，提升性能和功能。
• 协助用户根据实验需求进行定制化改造。
• 确保仪器持续满足用户不断变化的实验需求。
• 备有充足的备用零配件库存，确保用户及时获取所需配件。

相关产品：

1. 离子溅射仪：可对非导电性样品进行导电涂层处理，提高SEM观察效果。
2. 聚焦离子束系统 (FIB)：与SEM联用可实现高精度的样品预处理和断面观察。
3. X射线衍射仪(XRD)、：SEM可提供样品的微观形貌信息，XRD可补充其晶体结构分析。
4. 能量色散X射线光谱仪(EDS)：EDS可进行元素定性和定量分析，与SEM形貌信息结合可深入认识样品成分。

MELYTEC SM-50扫描电子显微镜在材料表征、微观分析等领域具有广泛的应用前景，在科学研究和工业生产中发挥着不可或缺的作用。
