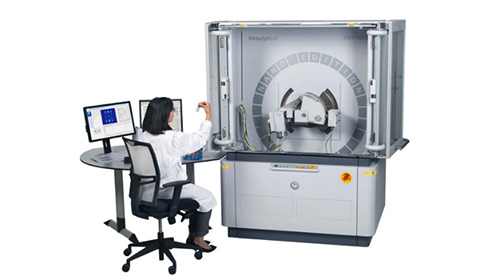

Malvern Panalytical Empyrean Nano Edition X射线散射仪



Malvern Panalytical Empyrean Nano Edition X射线散射仪支持多种散射技术，包括小角X射线散射（SAXS）、广角X射线散射（WAXS）、生物SAXS（Bio-SAXS）和超小角X射线散射（USAXS），适用于不同长度尺度的材料结构表征。高分辨率的测角仪和混合像素区域探测器，具有可配置的预对准X射线模块。

科研实验应用：1、纳米材料研究：用于表征纳米颗粒和纳米复合材料的结构特性；2、生物科学：在生物大分子的结构分析中，尤其是蛋白质和核酸的研究；3、材料科学：用于聚合物、陶瓷和金属材料的微观结构分析；4、化学分析；5、环境科学：用于研究环境样品中的污染物和微生物。

Malvern Panalytical Empyrean Nano Edition X射线散射仪参数：

测角仪

类型	垂直双圆测角仪；θ-θ几何
半径	240毫米
解决	0.0001度
接口	PreFIX类型，可快速更换预对准的光学元件、平台和探测器

SAXS/WAXS规格

相机长度	480毫米
X射线源	密封高分辨率X射线管（Cu阳极）
准直类型	线准直（标准） 可转换为点准直
入射光束光学系统	一维聚焦X射线镜
光束路径	ScatterX78，真空（<0.1mbar）；包括样品舱
样品架	液体、固体、粉末
温度控制	温控毛细管支架（5-70°C） 使用一次性低背景毛细管
光束挡块	用于线和点准直的光束挡块-可轻松切换；半透明
探测器	低噪声、混合像素区域探测器： GaliPIX3D：CdTe传感器；分辨率60µm或 PIXcel3D：Si传感器；分辨率55µm
测量模式	静态或扫描探测器（1D或2D全模式）
可访问的2theta范围	0.08-78度
可访问的q范围	0.006-5.14埃-1
最大布拉格间距	100纳米
软件	数据收集器、EasySAXS、XRD2Dscan、HighScore（Plus）

USAXS规格

X射线源	密封高分辨率X射线管（Cu阳极）
准直类型	线准直
入射光束光学系统	4晶体Ge(220)单色仪
接收光学器件	3次反射Ge（220）分析晶体
样品台/支架	液体、固体、粉末
进样器	固体和粉末可选
探测器	比例计数器，PIXcel3D或PIXcel1D
测量模式	步进扫描（0D）
最小2theta	0.0050度
最小q值	0.00036埃-1
最大布拉格间距	1700纳米
软件	数据收集器

总散射（PDF分析）规格

X射线源	密封X射线管（银或钼阳极）
准直类型	线准直
入射光束光学系统	1D聚焦X射线镜或狭缝系统
探测器	GaliPIX 3D：效率高达100%的CdTe传感器，也适用于硬辐射或闪烁计数器
测量模式	扫描（1D或0D）
最大2Theta	160度
最大q值	22埃-1
软件	数据收集器HighScore(Plus)

Malvern Panalytical Empyrean Nano Edition X射线散射仪使用方法：

1. 样品准备：根据实验要求准备样品，确保样品表面干净且适合观察。
2. 样品安装：将样品固定在样品台上，确保其稳定。
3. 设置仪器：根据样品类型和实验需求设置X射线源、测角仪和探测器参数。
4. 抽真空：启动真空系统，确保样品室内的真空环境。
5. 开始测量：选择合适的散射技术（如SAXS或WAXS），启动数据采集。
6. 数据分析：使用软件分析收集到的数据，生成样品的结构信息。
7. 结束实验：完成测量后，逐步释放真空，取出样品并关闭设备。

Malvern Panalytical Empyrean Nano Edition X射线散射仪有哪些实验室在用：

• 中国科学院物理研究所：用于纳米材料的结构表征。
• 清华大学化学系：进行聚合物和复合材料的研究。
• 复旦大学生物医学研究中心：用于生物大分子的结构分析。
• 上海交通大学材料科学与工程系：在金属和陶瓷材料的研究中应用。
• 中南大学环境科学与工程学院：分析环境样品中的污染物。
• 北京大学药学院：用于药物配方的结构分析和优化。

Malvern Panalytical Empyrean Nano Edition X射线散射仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
