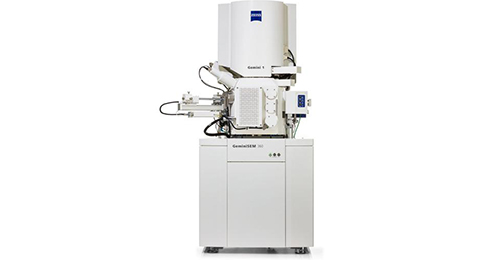

ZEISS蔡司 Gemini SEM360扫描电子显微镜



Gemini SEM360扫描电子显微镜在不同加速电压下提供卓越的分辨率，最高可达0.4nm（在30kV下），0.5nm（在15kV下），以及0.7nm（在1kV下）。这种高分辨率使其能够清晰地观察纳米级别的样品细节。配备了Gemini 1电子光学系统，即使在低电压条件下也能保持优异的图像质量。

科研实验应用：1、材料科学：用于金属、非金属及纳米材料的微观结构分析；2、生物医学：观察细胞和亚细胞结构，支持生物样品的超微结构成像；3、半导体研究：用于半导体材料的缺陷分析和表面形貌研究；4、纳米技术：适用于纳米材料的形貌和成分分析；5、化学分析：结合能谱仪进行化学成分的定性和定量分析。

ZEISS蔡司 Gemini SEM360扫描电子显微镜仪技术参数：

• 0.4纳米@30千伏(STEM)
• 0.5纳米@15千伏
• 0.7纳米@1kVTD
• 0.8纳米@1千伏
• 1.0纳米@500伏
• 探头电流：3pA-20nA（也可提供100nA配置）
• 高分辨率模式下的最大视野：1.6mm(1kV时)且WD=7mm
• 放大倍数：1–2,000,000
• 5轴电动同心标本台：
• X=130毫米；Y=130毫米
• Z=50毫米
• 温度=-4º至70º
• R=360º（连续）
• 样本尺寸：整个载物台行程范围为130毫米，最大直径为179毫米
• 可应要求提供附加舞台选项

ZEISS蔡司 Gemini SEM360扫描电子显微镜仪使用方法：

1. 样品准备：将样品固定在样品台上，确保样品表面平整。
2. 真空环境：启动显微镜，抽真空至所需的工作压力。
3. 选择探测器：根据实验需求选择合适的探测器。
4. 调整加速电压：设置适当的加速电压，以获得最佳成像效果。
5. 成像：通过显微镜观察样品，调整焦距和放大倍数以获取清晰图像。
6. 数据记录：保存图像和数据，进行后续分析。

ZEISS蔡司 Gemini SEM360扫描电子显微镜仪有哪些实验室在用：

• 中国科学院物理研究所：用于材料科学研究，分析纳米材料的微观结构。
• 清华大学材料科学与工程系：进行金属材料的微观形貌分析。
• 北京大学生命科学学院：观察细胞和组织的超微结构。
• 复旦大学化学系：研究纳米材料的表面特性。
• 上海交通大学生物医学工程系：用于生物样品的成像和分析。
• 中科院合肥物质科学研究院：进行半导体材料的缺陷分析。

ZEISS蔡司 Gemini SEM360扫描电子显微镜仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
