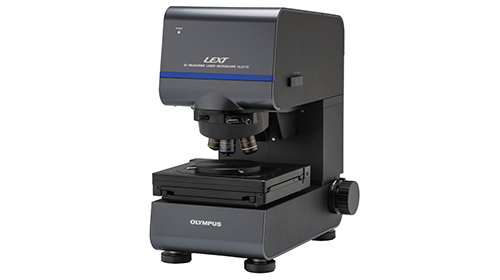

OLYMPUS OLS5100-SAF扫描电子显微镜



OLS5100-SAF扫描电子显微镜具备高达17,280倍的总放大倍率，能够在亚微米级别进行精确测量，显微镜配备了智能实验管理系统（Smart Experiment Manager），能够自动化实验计划的创建，简化操作流程，支持多种成像模式，包括激光成像、3D形状数据获取等，能够同时获取彩色图像和激光图像。

科研实验应用：1、生物医学：用于观察生物样品的细微结构，支持生物材料的研究；2、纳米技术：研究纳米材料的特性和应用，进行纳米级别的表面分析；3、地质科学：分析矿物和岩石的微观特征，支持地质研究和资源勘探；4、化学：进行化学样品的组成和结构分析，支持化学反应的研究。

OLYMPUS OLS5100-SAF扫描电子显微镜技术参数：

型号		OLS5100-SAF
综合倍率		54x17280x
视场		16µm5,120µm
测量原理	光学系统	反射型共聚焦激光扫描（激光）显微镜 反射型共聚焦激光扫描（激光-DIC）显微镜 彩色 彩色-DIC
	光接收元件	激光：光电倍增管（2通道） 彩色：CMOS彩色相机
高度测量	显示分辨率	0.5nm
	动态范围	16位
	可重复性σn-1*1*2*5	5X：0.45μm，10X：0.1μm，20X：0.03μm，50X：0.012μm，100X：0.012μm
	准确度*1*3*5	0.15+L/100μm（L：测量长度[μm]）
	拼接图像准确度*1*3*5	10X：5.0+L/100μm；20X或更高：1.0+L/100μm（L：拼接长度[μm]）
	测量噪声（Sq噪声）*1*4*5	1nm（典型值）
宽度测量	显示分辨率	1nm
	可重复性3σn-1*1*2*5	5X：0.4μm，10X：0.2μm，20X：0.05μm，50X：0.04μm，100X：0.02μm
	准确度*1*3*5	测量值+/-1.5%
	拼接图像准确度*1*3*5	10X：24+0.5Lμm；20X：15+0.5Lμm；50X：9+0.5Lμm；100X:7+0.5Lμm（L：拼接长度[mm]）
单次测量时最大测量点数量		4096×4096像素
最大测量点数量		3600万像素
XY载物台配置	长度测量模块	•
	工作范围	100×100mm电动
最大样品高度		100mm
激光光源	波长	405nm
	最大输出	0.95mW
	激光分类	2类（IEC60825-1：2007，IEC60825-1：2014*6
彩色光源		白光LED灯
电气功率		240W
质量	显微镜主体	约重31kg
	控制盒	约重12kg

OLYMPUS OLS5100-SAF扫描电子显微镜使用方法：

1. 样品准备：确保样品干燥且适合在真空环境中观察。
2. 样品安装：将样品固定在显微镜的样品台上，确保其稳定。
3. 真空环境建立：启动设备，等待真空系统完成抽气。
4. 选择观察模式：根据实验需求选择合适的观察模式（如激光成像或3D成像）。
5. 数据采集：使用智能实验管理系统设置实验参数，按下开始按钮，系统将自动进行数据采集。
6. 数据分析：通过集成的软件进行数据分析，获取样品的表面特征和粗糙度数据。

OLYMPUS OLS5100-SAF扫描电子显微镜有哪些实验室在用：

• 中国科学院材料研究所：进行新型材料的微观结构分析。
• 清华大学电子工程系：研究电子元件的表面特性。
• 复旦大学生物医学工程系：观察生物样品的细胞结构。
• 中科院地质与地球物理研究所：分析矿物的微观特征。
• 上海交通大学材料科学与工程系：研究合金材料的微观特性。
• 北京大学化学系：进行化学反应中材料的表面变化分析。

OLYMPUS OLS5100-SAF扫描电子显微镜售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。

相关产品：

扫描电子显微镜（SEM）：用于高分辨率的表面形貌观察，适合与OLS5100结合进行综合分析。

能谱仪（EDS）：进行元素成分分析，常与OLS5100结合使用，提供更全面的样品分析。

原子力显微镜（AFM）：用于表面形貌的高分辨率观察，适合与OLS5100互补。

激光共聚焦显微镜：用于生物样品的三维成像，常与OLS5100结合进行综合分析。

电子探针显微镜（EPMA）：用于高精度的元素分析，适合与OLS5100配合使用。

X射线衍射仪（XRD）：用于材料的晶体结构分析，常与OLS5100结合使用，提供更全面的材料特性分析。
