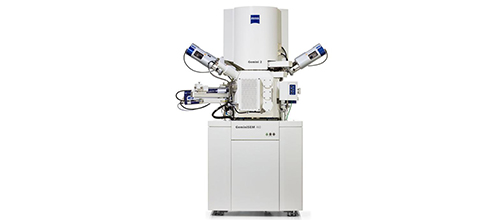

ZEISS蔡司 Gemini SEM460扫描电子显微镜



ZEISS蔡司 Gemini SEM460扫描电子显微镜配放大倍数8–2,000,000，备了先进的场发射源，适合观察微观结构。显微镜具有连续可调的大束流功能，用户可以在成像和分析条件之间无缝切换，提升了实验的灵活性。具备自动聚焦和自动校准功能，提高了实验效率和数据的可靠性。

科研实验应用：1、材料科学：用于研究材料的微观结构和相组成，分析材料的力学性能；2、半导体行业：在半导体器件的研发和质量控制中，观察微小缺陷和结构特征；3、生物医学研究：用于细胞和组织样本的成像，分析生物材料的微观结构；4、化学分析：用于化学材料的成分分析，支持材料的定性和定量研究。

ZEISS蔡司 Gemini SEM460扫描电子显微镜技术参数：

• 0.6纳米@30kV(STEM)
• 0.7纳米@15千伏
• 1.0纳米@1kV/500VTD
• 1.1纳米@1千伏/500伏
• 1.5纳米@200伏
• 探头电流：3pA-40nA（（也可提供100nA或300nA配置）
• 高分辨率模式下的最大视野：5kV时5毫米，WD=8.5毫米
• 放大倍数：8–2,000,000
• 5轴电动同心样品台：X=130毫米；Y=130毫米，Z=50毫米
• 温度=-4º至70º
• R=360º（连续）
• 样本尺寸：直径最大为179毫米，整个载物台行程范围为130毫米。
• 可根据要求提供额外的舞台选项

ZEISS蔡司 Gemini SEM460扫描电子显微镜使用方法：

1. 样品准备：根据实验需求准备样品，确保样品表面平整且适合观察。
2. 仪器开机：打开Gemini SEM460，进行预热和自检。
3. 样品安装：将样品固定在样品台上，确保样品位置正确。
4. 设置参数：根据实验需求设置加速电压、束流强度和成像模式。
5. 启动成像：启动显微镜，观察样品表面，进行成像和数据采集。
6. 数据分析：使用配套软件分析获取的图像和数据，生成报告。

ZEISS蔡司 Gemini SEM460扫描电子显微镜有哪些实验室在用：

• 中国科学院金属研究所：用于材料微观组织和成分分析。
• 清华大学材料科学与工程学院：在新材料研发中应用于微观结构观察。
• 北京大学物理学院：用于纳米材料的形貌和结构分析。
• 复旦大学生命科学学院：在生物样品的微观成像中应用。
• 上海交通大学：用于半导体材料的缺陷分析和质量控制。
• 中科院化学研究所：在化学材料的研究中进行微观结构分析。

ZEISS蔡司 Gemini SEM460扫描电子显微镜售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
