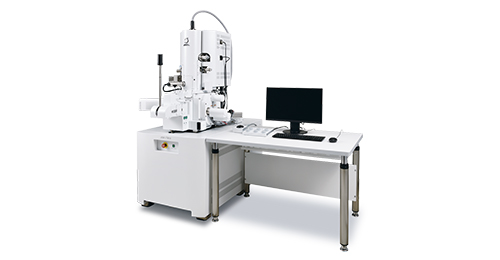

JEOL JSM-IT810扫描电子显微镜



JEOL JSM-IT810提供高达1.0nm的分辨率，具备快速扫描功能，能够在短时间内获取高质量图像。配备直观的操作界面，简化了用户的操作流程。可用于多种样品，包括导电和非导电材料。

有哪些实验室在用：1、材料科学：用于研究材料的微观结构和成分分析；2、生物医学：观察生物样品的细胞结构和组织；3、纳米技术：分析纳米材料的形貌和特性；4、半导体行业：用于半导体器件的缺陷分析和表面研究；5、化学研究：研究化学反应后的产物形态。

JEOL JSM-IT810扫描电子显微镜技术参数：

• 二次电子图像分辨率：0.5nm（加速电压15kV）
• 背散射电子图像分辨率：1.5nm
• 放大倍数：×10至×2,000,000
• 加速电压：0.01kV至30kV
• 探针电流：从几皮安到≥500nA
• 电子枪：In-lensSchottky场发射电子枪
• 样品台：全欧心式单晶片样品台
• 样品交换：一键式交换机制
• 电子探测系统：In-lens探测器，EverhartThornley探测器，可选配可缩回的背散射电子探测器、STEM探测器等
• 分析系统：EDS（JEOL带/不带窗口，第三方系统）、SXES、EBSD、WDS、CL等

JEOL JSM-IT810扫描电子显微镜使用方法：

1. 样品准备：确保样品表面干净且适合电子显微镜观察，必要时进行金属镀膜处理。
2. 设备设置：打开显微镜电源，等待预热。
3. 调整真空系统，确保样品室达到所需真空度。
4. 样品安装：将样品固定在样品台上，确保其稳定。
5. 选择成像模式：根据实验需求选择合适的成像模式（SE或BSE）。
6. 调整参数：设置加速电压、束流强度等参数。
7. 开始成像：启动扫描，观察实时图像并进行必要的调整。
8. 保存数据：完成观察后，保存图像和数据，进行后续分析。

JEOL JSM-IT810扫描电子显微镜有哪些实验室在用：

• 中国科学院金属研究所：用于金属材料的微观结构分析。
• 清华大学材料科学与工程系：研究新材料的形貌特征。
• 北京大学生物医学工程学院：观察细胞和组织样品。
• 复旦大学化学系：分析化学反应产物的微观形态。
• 上海交通大学电子工程系：用于半导体器件的缺陷分析。
• 中山大学纳米科学与技术研究中心：研究纳米材料的特性。

JEOL JSM-IT810扫描电子显微镜售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
