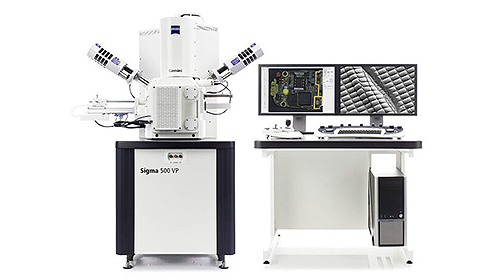

ZEISS Sigma500场发射扫描电子显微镜



ZEISS Sigma500场发射扫描电子显微镜使用环形背散射检测器(aBSD)表征成分、晶体学和表面形貌。可实现小至1纳米的成像分辨率。利用8.5毫米的短分析工作距离和35°的出射角可获益。(ROI) 自动获取多个样本的图像。4步工作流程既可以控制Sigma的所有功能。

科研实验应用：1、材料科学：用于观察材料的微观结构、表面形貌和成分分析，特别是在金属、合金、陶瓷和复合材料的研究中；2、纳米技术：分析纳米材料的形态和分布，研究纳米颗粒的特性；3、生物科学：用于生物样品（如细胞、组织）表面的观察，提供高分辨率的图像；4、半导体行业：检测和分析半导体器件的表面缺陷和微结构。

ZEISS Sigma500场发射扫描电子显微镜技术参数：

电子源：肖特基热场发射极	肖特基热场发射体
30kV时的分辨率(STEM)：	1.0纳米
15kV时的分辨率：	1.0纳米
1kV时的分辨率：	1.6纳米
30kV时的分辨率（VP模式）：	2.0纳米
背向散射探测器（BSD）：	aBSD/HDBSD
最大扫描速度：	50纳秒/像素
加速电压：	0.02–30千伏
放大倍数：	10×–1,000,000×
探头电流：	3pA–20nA（100nA可选）
图像帧存储：	32k×24k像素
端口：	10
EDS端口：	2（1个专用端口）
高真空：	是的
可变压力：	10-133帕
阶段类型：	5轴同心平台
X阶段行程：	125毫米
Y阶段行程：	125毫米
Z阶段行程：	50毫米
T阶段行程：	10至+90度
R阶段行程：	360°连续

ZEISS Sigma500场发射扫描电子显微镜使用方法：

1. 样品准备：确保样品表面干净、平整，必要时进行涂层处理以提高导电性（如金或铂涂层）。
2. 仪器启动：打开电源，等待系统自检完成。
3. 真空系统：启动真空泵，抽取样品室内的空气，达到所需的真空度。
4. 样品安装：将样品固定在样品台上，确保其稳固，并对准电子束。
5. 设定参数：根据样品类型和分析要求设置加速电压、束流强度和扫描模式。
6. 图像采集：启动扫描，实时观察图像，并进行图像采集和记录。
7. 数据分析：使用相关软件进行图像处理、分析和测量。
8. 仪器维护：定期清洁样品室，检查电子枪和真空系统的状态。

ZEISS Sigma500场发射扫描电子显微镜有哪些实验室在用：

• 中国科学院物理研究所先进电子显微分析实验室：从事纳米材料的微观结构研究。
• 南京工业大学材料科学与工程学院材料表征中心：开展功能陶瓷和金属基复合材料的表征分析。
• 华南理工大学材料科学与工程学院先进电子显微分析中心：服务于新能源材料和纳米材料的微观表征。
• 武汉理工大学材料科学与工程学院材料表征中心：支撑先进功能材料的微观结构分析。

ZEISS Sigma500场发射扫描电子显微镜售后服务支持：

• 为Sigma500场发射扫描电子显微镜提供一定期限的的标准质保服务。
• 在质保期内，如果出现任何质量问题，ZEISS公司将免费进行维修或更换相关零件。
• 拥有专业的售后服务团队，提供快速响应和高质量的维修服务。
• 服务团队能够及时诊断问题并快速修复，最大程度地减少用户停机时间。
• 建有完善的备件储备库，确保客户能够及时获得所需的维修零件。
• 对于一些常用易损件，ZEISS还提供备件包供客户自行更换，提高设备使用效率。
• 设有专业的技术咨询热线，提供7*24小时的技术支持服务。
• 对于复杂故障，ZEISS技术人员可远程协助客户进行诊断和维修。
• 建议客户定期委托专业人员进行设备的预防性维护保养。
• 通过定期保养，能够有效延长设备使用寿命，确保设备稳定可靠运行。
