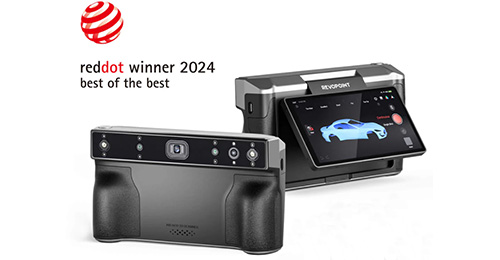

REVOPOINT MIRACO Plus 3D扫描仪



MIRACO Plus提供高达0.01mm的测量精度，适合需要高精度的应用。具备四种扫描模式，包括交叉线模式、平行线模式、全场高速扫描模式和转台自动扫描模式，能够以每秒高达700万点的速度进行扫描，极大提高了工作效率。在不同工作距离下，单次捕获区域可达160x70mm（200mm距离）和320x215mm（400mm距离）。

科研实验应用：1、逆向工程：用于获取复杂物体的3D模型，帮助设计和改进产品；2、工业设计：在产品开发过程中，快速生成高精度的原型；3、质量控制：用于检测产品的尺寸和形状，确保符合设计标准；4、文化遗产保护：数字化文物，记录其细节以便于保护和研究。

REVOPOINT MIRACO Plus 3D扫描仪技术参数：

• 技术：四摄像头红外结构光，具备光学变焦和超高分辨率，摄影测量计量
• 单帧精度：最大可达0.04毫米
• 单帧精度：最大可达0.02毫米
• 摄影测量长度精度：0.02毫米+0.05毫米xL(米)（L为最大测量距离，单位为米。）
• 电池：内置5000毫安时电池
• 内部存储：256GB
• 内存（RAM）：32GB
• 扫描速度：最高可达20帧/秒
• 融合点距离：最大可达0.05毫米
• 单一捕获区域在最近的距离：28x53毫米（100毫米处）
• 单一捕获区域最远距离：975x775毫米（1000毫米处）
• 扫描类型：独立掌上电脑和桌面电脑，以及摄影测量计量学
• 工作距离：100～1000毫米
• 最小扫描体积：10x10x10毫米
• 最大扫描体积：4×4×4米
• 辅助照明：红外补光灯，白色闪光LED灯
• 角视场角（水平x垂直）：近处40°×30°，远处56°×42°
• 中央处理器：8核ARMA76处理器，主频2.4GHz，MaliG52GPU
• 位置传感器在：9轴惯性测量单元
• 扫描仪重量：750克
• 尺寸（长x宽x高）：200x50x110毫米
• 跟踪方法：特征、标记、全局标记
• 按钮：2
• 连接器类型：USBType-C
• 电源要求：直流7-11V，5A，支持65瓦快充
• 无线上网：6
• 蓝牙：4.1
• 特殊物体扫描：使用扫描喷雾剂扫描透明、深色物体或高反射率物体。
• RGB相机分辨率：4800万像素
• 可直接打印的3D模型：是的
• 输出文件格式：PLY、OBJ、STL、ASC、3MF、GLTF、FBX
• 用户重新校准：是的
• 支持的配件：大型转台、双轴转台、MIRACO大型校准板、移动电源套件、摄影测量计量套件
• 兼容的操作系统：Windows10/11（64位）、macOS11.0或更高版本
• 轻型：1类红外线（对眼睛安全）
• 最低电脑配置要求：macOS，处理器：M1Pro或更高；内存≥8GB；Windows处理器：Inteli7第12代或更高；内存≥16GB

REVOPOINT MIRACO Plus 3D扫描仪使用方法：

1. 设置扫描环境：确保扫描区域光线适中，避免强光直射或阴影影响扫描效果。
2. 放置标记：在物体表面或周围放置标尺、编码目标和标记，以便于后续的测量和对齐。
3. 选择模式：根据需要选择“拍照模式”或“连续扫描模式”。
4. 拍照模式：适合在狭小或不易操作的环境中使用，逐帧拍摄。
5. 连续扫描模式：以每秒最高20帧的速度快速捕获整个物体的3D模型。
6. 拍摄角度：从不同高度和角度拍摄物体，确保覆盖所有细节，重叠区域应超过50%。
7. 计算标记：使用扫描仪内置的功能计算标记点的位置。
8. 捕获点云：完成拍摄后，扫描仪将自动生成点云数据。
9. 数据处理：将捕获的点云数据传输到PC上，使用Revo Scan 5软件进行处理和编辑。
10. 导出格式：可以将处理后的模型导出为多种格式，如PLY、OBJ、STL、FBX等，以便于在3D建模、切片和CAD软件中使用。
11. 定期检查：定期检查扫描仪的镜头和传感器，确保没有灰尘或污垢影响扫描质量。
12. 软件更新：保持Revo Scan软件的更新，以获得最新的功能和性能改进。

REVOPOINT MIRACO Plus 3D扫描仪哪些实验室在用：

• 清华大学：用于机械工程课程，帮助学生理解复杂结构。
• 北京大学：在文化遗产保护项目中，扫描古代文物。
• 上海交通大学：用于生物医学研究，帮助开发个性化医疗器械。
• 中科院物理研究所：在材料科学研究中，进行材料表面形貌的3D建模。
• 华南理工大学：用于建筑设计，快速获取建筑模型的3D数据。
• 浙江大学：在工业设计中，帮助学生进行产品原型设计。

REVOPOINT MIRACO Plus 3D扫描仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
