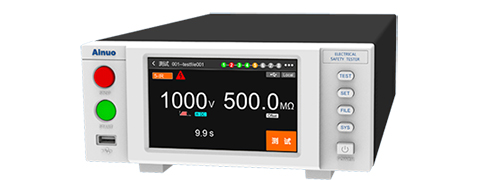

Ainuo ANBTS7101绝缘电阻测试仪



ANBTS7101绝缘电阻测试仪电压范围从25V到2000V，电阻测量范围从2kΩ到100GΩ，采用50mA快速CC充电和30mA快速CC放电模式，能够快速测试高达500μF的超级电容。支持结果值和过程值的双重判定，过程数据可自动上传，体积小巧，接口丰富，操作简便，特别适合自动化生产线和系统集成使用。

科研实验应用：1、动力电池测试：用于电动汽车和储能系统中动力电池的绝缘性能测试；2、锂电池研发：在锂电池的生产和研发过程中，确保电池的绝缘安全性；3、超级电容测试：用于超级电容器的绝缘电阻测试，确保其在高电压下的安全性；4、电机驱动系统：测试驱动电机和相关电气设备的绝缘性能；5、DC/DC转换器和逆变器：确保这些设备在工作过程中的绝缘安全。

Ainuo ANBTS7101绝缘电阻测试仪技术参数：

• 输出通道：单通道（HV1、HV2（return）
• 输出电压：范围：（25~1000）VDC，分辨率：1V，误差：±（1%×设定值+2V）；【可选配2000V输出
• 绝缘电阻测量：25V~100V：0.002MΩ~499.9MQ，±（5%×读数值±2字）；
• 101V-499V：0.010MQ~199.9M，±（2%×读数值±2字）；200.0MQ-2.000G：±（5%×读数值±2字）
• 500V-1000V：0.020MQ-999.9MQ，±（2%×读数值±2字）；1.000G~9.999G：±（5%×读数值±2字）10.00GΩ~49.99G：±（15%×读数值）；50.00G~99.99G：±（20%×读数值）
• 测试时间：范围：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：±（0.1%×设定值+2个字）
• 缓升时间：范围：0，（0.1~999.9）s，0为关闭缓升，分辨力：0.1s，误差：±（0.1%×设定值+2个字）
• 缓降时间：范围：0，（1~999.9）s，0为关闭缓降，分辨力：0.1s，误差：±（0.1%×设定值+2个字）
• 电阻上下限设置：范围：0.002MQ~99.99GQ，0表示无上限设定
• 充放电模式：恒流充电最大50mA、恒流放电30mA，放电残余电压监测功能
• 供电电源：AC220V±10%,50Hz/60Hz
• 显示与操作：5时LCD彩显、按键与触摸屏操作；RS232C，LAN、PLC、USB（存储）接口
• 外形尺寸：213*88*360(W*H*D,mm)

Ainuo ANBTS7101绝缘电阻测试仪使用方法：

1. 设备准备：检查ANBTS7101的外观，确保无损坏，连接好接地线。
2. 供电设置：根据需要选择合适的电源，确保设备正常供电。
3. 样品连接：将待测电气产品连接到测试仪的输出端，确保连接牢固。
4. 参数设置：在设备界面上设置测试电压和测试模式（如CC充电、CV保压等）。
5. 启动测试：按下启动按钮，开始进行绝缘电阻测试，观察屏幕上的实时数据。
6. 数据记录与分析：测试完成后，记录数据并进行分析，生成测试报告。

Ainuo ANBTS7101绝缘电阻测试仪哪些实验室在用：

1. 清华大学电机工程系：用于电机驱动系统的绝缘性能测试。
2. 北京航空航天大学：在航空电子设备的绝缘测试中应用。
3. 上海交通大学：用于动力电池和储能系统的绝缘电阻测试。
4. 中科院电工研究所：进行电气设备绝缘性能的研究和测试。
5. 华南理工大学：在锂电池研发中进行绝缘电阻测试。
6. 浙江大学：用于开关电源和DC/DC转换器的绝缘性能测试。

Ainuo ANBTS7101绝缘电阻测试仪售后服务支持：

• 电话与在线支持：提供专业的技术咨询，解答用户在操作和维护过程中遇到的问题。
• 现场服务：技术人员可根据需要到现场进行设备检查和故障排除。
• 故障诊断与维修：快速响应用户的维修请求，进行故障诊断和必要的维修。
• 更换零部件：提供原厂零部件的更换服务，确保设备的稳定性和长期使用。
• 操作培训：为用户提供设备操作培训，确保用户能够熟练使用仪器。
• 固件与软件升级：定期提供软件和固件的更新服务，以保证设备功能的最新和最佳性能。
• 用户手册：提供详细的用户手册和操作指南，帮助用户更好地理解和使用设备。
• 技术文献：提供相关的应用文献和案例分析，支持用户的研究和开发工作。
