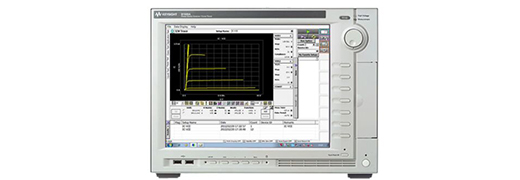

Keysight B1505A功率器件分析仪/曲线追踪仪



B1505A分析仪测量范围能够表征从亚皮安级别到10kV/1500A的大功率器件。支持IV（电流-电压）、CV（电容-电压）、脉冲/动态IV等多种测量功能。具备最短10µs的脉冲测量能力，适合快速捕捉瞬态现象。支持多种插入式模块，灵活配置以满足复杂测量需求。配备15英寸触摸屏，简化操作和数据分析。

科研实验应用：1、功率半导体器件测试：用于IGBT、MOSFET、BJT等功率器件的电学特性表征；2、新材料评估：评测GaN和SiC等新型半导体材料的性能；3、可靠性测试：用于功率器件的可靠性评估和故障分析；4、动态特性分析：捕捉器件在快速开关状态下的动态行为。

Keysight B1505A功率器件分析仪/曲线追踪仪技术参数：

• 最大输出：1500安培/10千伏
• 最大SMU通道数：10
• 连接器类型：主动保护三轴
• 最小测量分辨率：10fA/0.5μV
• 连接性：GPIB、USB、LAN、VGA
• 测量功能：电流-电压(IV)特性分析、电容-电压(CV)特性分析、脉冲电流-电压(脉冲IV)测量、脉冲电容-电压(脉冲CV)测量等
• 最大电压范围：高达3kV
• 最大电流范围：高达150A
• 采样率：高达1MSa/s
• 测量通道数：高达4个
• 显示屏：10.4英寸彩色TFTLCD
• 支持的测量技术：静态、动态和脉冲测量
• 软件兼容性：AgilentEasyEXPERT软件，用于高效的数据分析和报告
• 附件：测试夹具、探头、电缆和其他用于功率器件分析的必要附件

Keysight B1505A功率器件分析仪/曲线追踪仪使用方法：

1. 确保仪器接地，连接电源和测试线缆。
2. 安装适当的测试夹具（如N1259A或N1265A）。
3. 打开仪器，选择所需的测量模式（IV、CV等）。
4. 根据测试需求设置电压和电流范围。
5. 将待测功率器件连接到测试夹具。
6. 启动测量，观察屏幕上的实时数据。
7. 使用旋钮控制进行参数调整和实时测量。
8. 使用EasyEXPERT软件进行数据分析，生成报告。
9. 导出数据到个人电脑进行进一步处理。
10. 定期检查连接线和夹具，保持仪器的清洁和良好状态。

Keysight B1505A功率器件分析仪/曲线追踪仪哪些实验室在用：

• 北京大学：用于功率器件的电学特性测试。
• 清华大学：用于新型半导体材料的研发与测试。
• 浙江大学：用于功率微电子材料的电学性能测试。
• 复旦大学：用于IGBT和MOSFET的可靠性评估。
• 华中科技大学：用于动态特性分析和故障分析。
• 南京大学：用于高压电流测试和电容测量。

Keysight B1505A功率器件分析仪/曲线追踪仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。

相关产品：

Keysight B1500A：用于半导体器件的综合测试，支持IV、CV等测量。

高压电源：提供高达10 kV的电压供测试使用。

示波器：用于捕捉和分析电压和电流波形。

高精度数字源表：用于静态参数测试，如阈值电压和导通电阻。

脉冲测试仪：用于测量开关时间和动态响应。

温度测试系统：用于在不同温度条件下测试器件性能。
