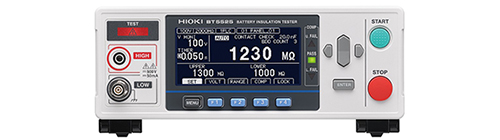

HIOKI日置 BT5525电池绝缘电阻测试仪



BT5525支持最大500V的测试电压，适用于多种电池类型的绝缘电阻测试。微短路检测功能（BDD）能够检测因污染物引起的微小绝缘故障，电阻值显示范围为0.050MΩ至9999MΩ，基本精度为±1.5%，最大充电电流为50mA，显著提高测试效率，缩短测试时间。

科研实验应用：1、电池生产线：用于电池生产过程中对电芯的绝缘电阻进行检测，确保产品质量；2、电池安全性测试：在电池注液前进行绝缘电阻测试，防止因绝缘故障引发的安全事故；3、电池研发：在新型电池的研发过程中，评估电池的绝缘性能和安全性；4、电动汽车电池测试：用于电动汽车动力电池的绝缘电阻测试，确保其在使用过程中的安全性。

HIOKI日置 BT5525电池绝缘电阻测试仪技术参数：

主要功能	绝缘电阻测试 BDD（BreakDownDetect）微短路检测 接触检查功能
输出参数	输出电压：25V～500V，设置分辨率1V 充电电流（电流限制功能）：50µA～50mA※1※2※3，最小设置分辨率10µA 短路电流：60mA以下 放电电流：40mA以上 ※1：电流限制设为5.1mA以上时，若连接约50μF以上的容性负载，则会由于输出发生部分的限制发生错误而无法测量。 ※2：电流限制设为5.1mA以上时，测量开始后200ms未达到20V以上的情况下，会强制结束，在1s后变为可测量状态 ※3：如果电流限制设为5.1mA和50.0mA之间，在输出电压达到设定电压后，电流被限制为5mA。
测量部分参数	电阻值显示范围：0.050MΩ～9999MΩ 电阻测量量程：2MΩ，20MΩ，200MΩ，2000MΩ，AUTO
基本精度	±1.5％rdg.±2dgt. 25V≦V＜100V[0.05MΩ〜2MΩ]， 100V≦V≦500V[0.2MΩ〜20MΩ]
时间参数	测试时间：0.050s～999.999s，OFF 比较器延迟：0.001s～999.999s，AUTO 显示更新速度：1PLC 采样时间：1PLC～100PLC
保存功能	面板保存功能：可保存15组测量条件 测量值保存功能：最多可在内存中保存999个测量值
判定功能	测试模式：连续测试，PASSSTOP，FAILSTOP 比较器功能： UPPER_FAIL　测量值>上限值 PASS　上限值≧测量值≧下限值 LOWER_FAIL　测量值<下限值
功能一览	BDD（BreakDownDetect）功能：微短路检测功能 接触检查功能：2端子静电容量测量方式 自动数据输出功能：测试结束后通过通讯接口自动输出测量结果 命令监控功能：画面显示收发命令 外部I/O监控功能：画面显示输出信号的打开/关闭和输入信号 模拟输出功能：将测量值转换为DC0~4V输出※2
接口	USB，LAN，RS-232C，EXT.I/O
电源电压	AC100V～240V
消耗功率	约20VA※4※4：当电源条件为电源电压220V，电源频率50/60Hz，测试电压200V，电流限制值2mA、负载（1GΩ电阻和0.1uF电容并联）的情况。
最大额定功率	100VA
体积和重量	215W×80H×306.5Dmm，2.8kg
附件	电源线、外部I/O用公头连接器、外部I/O用连接器防护罩、外部I/O用联锁解除治具、启动指南

HIOKI日置 BT5525电池绝缘电阻测试仪使用方法：

1. 设备准备：确保BT5525连接电源并开启，检查所有连接是否正常。
2. 样品准备：将待测电池保护板或电芯连接到测试仪，确保连接牢固。
3. 设置参数：通过仪器面板或PC软件设置测试参数，包括测试电压和时间。
4. 选择测试模式：根据实验需求选择合适的测试模式，如绝缘电阻测试或微短路检测。
5. 开始测试：启动测试程序，仪器将自动进行测试并记录数据。
6. 数据分析：测试完成后，使用软件分析记录的数据，生成测试报告并保存。

HIOKI日置 BT5525电池绝缘电阻测试仪哪些实验室在用：

• 清华大学：用于电池生产线的绝缘电阻测试，确保电池的安全性和可靠性。
• 华南理工大学：在电池研发中应用，评估新型电池的绝缘性能。
• 北京理工大学：用于电动汽车电池的绝缘电阻测试，确保其在使用过程中的安全性。
• 复旦大学：在储能系统的电池测试中应用，确保系统的稳定性。
• 中山大学：用于电池技术的教学和研究，培养学生的实践能力。
• 东南大学：在新型动力电池的研发中应用，测试电池的绝缘性能。

HIOKI日置 BT5525电池绝缘电阻测试仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
