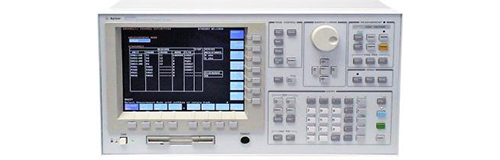

Agilent 4156C精密半导体参数分析仪



Agilent 4156C提供1fA和0.2mV的测量分辨率，适合进行高精度的半导体器件特性分析，具备4个高分辨率源测量单元（SMU）、2个电压源单元（VSU）和2个电流源单元（VMU），支持多种测量模式，包括I-V和C-V特性测试。配备Desktop EasyEXPERT软件，提供直观的图形用户界面。

科研实验应用：1、半导体器件表征：用于测量和分析各种半导体器件的电气特性，如二极管、晶体管和集成电路；2、材料科学研究：在材料科学领域，分析新型半导体材料的电气特性和性能；3、光电器件测试：用于光电器件（如光伏电池和LED）的性能评估；4、纳米技术：在纳米器件的开发中，进行精确的电流和电压测量。

Agilent 4156C精密半导体参数分析仪技术参数：

电压范围、分辨率和精度(HRSMU)：

范围、设定分辨率、设定精度、测量分辨率、测量精度、最大电流

• ±2V、100μV、±(0.02%+400μV)、2μV、±(0.01%+200μV)、100mA
• ±20V、1mV、±(0.02%+3mV)、20μV、±(0.01%+1mV)、100mA
• ±40V、2mV、±(0.025%+6mV)、40μV、±(0.015%+2mV)、100mA(Vout≤20V)/50mA(20V)±100V、5mV±(0.03%+15mV)、100μV、±(0.02%+5mV)、100mA（输出电压≤20V）/50mA（20V）

当前量程、分辨率和精度(HRSMU)：

• ±10pA、10fA、±(4%+400fA)、1fA、±(4%+20fA+1fA×Vout/100)、100V
• ±100pA、10fA、±(4%+400fA)、1fA、±(4%+40fA+10fA×Vout/100)、100V
• ±1nA、100fA、±(0.5%+0.7pA+1fA×Vout)、10fA、±(0.5%+0.4pA+1fA×Vout)、100V
• ±10nA，1pA，±(0.5%+4pA+10fA×Vout)，10fA，±(0.5%+2pA+10fA×Vout)，100V
• ±100nA，10pA，±(0.12%+40pA+100fA×Vout)，100fA，±(0.1%+20pA+100fA×Vout)，100V
• ±1μA，100pA，±(0.12%+400pA+1pA×Vout)，1pA，±(0.1%+200pA+1pA×Vout)，100V
• ±10μA，1nA，±(0.07%+4nA+10pA×Vout)，10pA，±(0.05%+2nA+10pA×Vout)，100V
• ±100μA，10nA，±(0.07%+40nA+100pA×Vout)，100pA，±(0.05%+20nA+100pA×Vout)，100V
• ±1mA，100nA，±(0.06%+400nA+1nA×Vout)，1nA，±(0.04%+200nA+1nA×Vout)，100V
• ±10mA、1μA、±(0.06%+4μA+10nA×Vout)、10nA、±(0.04%+2μA+10nA×Vout)、100V
• ±100mA、10μA、±(0.12%+40μA+100nA×Vout)、100nA、±(0.1%+20μA+100nA×Vout)、100V(Iout≤20mA)/40V(20mA)

电压/电流顺应性（限流）：

• SMU可限制输出电压或电流，以防止损坏被测器件
• 电压：0V至±100V
• 电流：±100fA至±100mA
• 顺应性精度：与电流（电压）稳定精度相同

Agilent 4156C精密半导体参数分析仪使用方法：

1. 设备准备：确保Agilent 4156C连接电源并开启，检查所有连接是否正常。
2. 样品准备：将待测样品放置在测试夹具中，确保接触良好。
3. 设置参数：在Desktop EasyEXPERT软件中设定所需的测量参数，包括电压、电流范围和测量模式。
4. 选择测量模式：根据实验需求选择I-V或C-V测量模式。
5. 开始测量：启动测量程序，仪器将自动进行测量并记录数据。
6. 数据分析：测量完成后，使用软件分析记录的数据，生成测试报告。

Agilent 4156C精密半导体参数分析仪哪些实验室在用：

1. 清华大学：用于半导体器件的电气特性测试和材料研究。
2. 北京大学：在光电器件的性能评估中进行应用。
3. 复旦大学：用于新型半导体材料的特性分析。
4. 华南理工大学：在纳米技术研究中进行器件建模和测试。
5. 南京大学：用于半导体物理课程的实验教学。
6. 中山大学：在材料科学研究中分析材料的电气特性。

Agilent 4156C精密半导体参数分析仪售后服务支持：

• 服务内容：提供专业的安装和调试服务，确保设备正常运行。
• 定期维护：建议每年进行一次全面的维护，包括硬件检查和软件更新。
• 校准服务：按照国际标准对设备进行校准，保证测试结果的准确性。
• 热线支持：提供24小时技术热线，解决用户在使用过程中遇到的技术问题。
• 在线支持：通过邮件和在线聊天工具提供技术咨询。
• 原厂配件：提供原厂认证的配件和耗材，确保设备的长期稳定运行。
• 用户培训：为操作人员提供设备使用和维护的培训，确保用户熟练掌握操作技能。
• 定期研讨会：定期举办用户交流会，分享最佳实践和最新技术。
