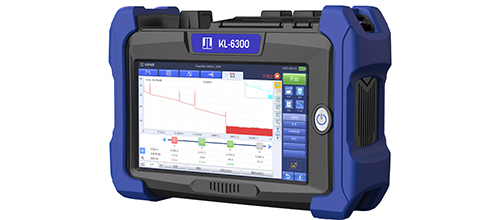

吉隆通信 KL-6300-S1光时域反射仪



KL-6300-S1光时域反射仪具有30-45dB的超宽动态范围，适合长距离光纤测试。事件盲区仅为0.8米，能够精确定位故障点。支持1310nm和1550nm双波长测试，适应不同的光纤测试需求。轻便的设计和7英寸彩色触摸屏，便于现场操作。内置iOLA（鹰眼）功能，自动优化测试参数，简化操作流程。

科研实验应用：1、光纤链路质量保证：在AI芯片与光通信系统的连接中，确保光纤链路的质量至关重要；2、光纤网络建设：用于光纤布线和安装过程中的测试与验证；3、故障定位：在光纤网络中快速定位故障点，减少维护时间；4、通信线路维护：用于实时通信线路的监控和维护，确保网络稳定性。

吉隆通信KL-6300-S1光时域反射仪技术参数：

型号			KL-6300-S1
波长(nm)			1310/1550
动态范围(dB)			32/30
光纤接口数量			1
事件盲区★①(m)			0.8
衰减盲区★②(m)			3
多个波长同时测试			√
多个脉宽同时测试			√
分路器测试			最大1：32
适用光纤			SM(ITU-TG.652)
量程 (km)			0.1，0.3，0.5，1.3，2.5，5，10，20，40，80，120，160，260，320
脉宽 (ns)			3，5，10，30，50，100，200，300，500，1000，2500，5000，10000，20000
采样点数			最大250000
采样分辨率			最小0.04m
测距精度			±(0.75m+测量距离×2×10−5采点分辨率)
损耗精度			±0.03dB/dB
反射精度			±2dB
光功率计模块(内置功能)			√
OPM	波长		800~1650nm
	测量范围		-70~+6dBm
	测量精度		＜（±0.2dBor±5%）
	显示分辨率		0.01dB
	内置光纤接口		2.5mm通用接头适配SC，FC，ST
稳定光源模块(内置功能)			√
SLS	波长(nm)		1310/1550
	输出功率		≥-10dBm
	调制频率		CW，270Hz，1kHz，2kHz
	激光安全等级		Class1MorClass1
	内置光纤接口		OTDR光口
红光源模块(内置功能)			√
VFL	波长(nm)		650±10nm
	输出功率		10mW
	调制模式		CW，CHOP(2Hz)
	激光安全等级		Class3R
	内置光纤接口		2.5mm通用接头，适用于FC，SC，ST
光纤端面检测模块(内置功能)			选配
FIP	端面分析判断		支持Pass/Fail
	放大倍数		800X
	分辨率(um)		≥1.0
	通信接口		USB2.0
	光纤接口		FC/UPC，SC/UPC，ST/UPC
	CMOS尺寸		1/3inch
网络测试模块(内置功能)			√
RJ45	适用网线		CAT5，CAT6
	对线长度		300m
	音频最大发射距离		300m
GPS(内置功能)			选配
GPS定位	定位精度		<50m
	实时监测		支持在线监测实时位置
WIFI(内置功能)			标配
WIFI	数据传输		支持
	远程控制		支持
通用参数
链路图			√
Pass/Fail显示			√
距离单位			m，km，mile，kf
PC端分析软件			√
语言			英语、中文、西班牙语、法语、葡萄牙语、俄语、泰语、韩语
光纤接口			FC/UPC(SC/UPC、LC/UPC可选)
显示屏			7英寸彩色液晶触摸屏显示屏(分辨率：1024×600)
接口			充电接口x2，12V-2.5A&TypeC
工作温度			-10-50˚C(0-40°C接电源使用，0to35˚C电池充电)
存储温度			-20to60˚C
海拔			4000m
湿度			0to90%RH(在20%-90%739874AC配器，无霜)
供电模式			100-240VAC，50/60Hz(AC适配器)
电池			7.4V，10500mAh，≥77Wh
LED照明灯			光强度>15000mcd
工作时间★③			12小时
数据存储			内存：≥10000条测试曲线；外接存储：USB
尺寸			232mm(W)×161mm(H)×70mm(D)
重量			1.6kg(仅主机含电池)

吉隆通信KL-6300-S1光时域反射仪使用方法：

1. 设备准备：确保KL-6300-S1连接正常，打开电源。
2. 设置参数：在触摸屏上选择测试波长（如1310nm或1550nm）和测试模式。
3. 连接光纤：将待测光纤连接到设备的测试端口。
4. 选择测试类型：根据需求选择S参数测量或其他测试类型。
5. 启动测试：按下测试按钮，设备开始进行光时域反射测试。
6. 数据分析：测试完成后，查看并保存测试结果，进行后续分析。

吉隆通信KL-6300-S1光时域反射仪哪些实验室在用：

• 清华大学通信与信息系统研究所：用于光纤网络的性能测试。
• 北京邮电大学光电工程学院：在光通信课程中进行实验教学。
• 华南理工大学信息与通信工程学院：用于光纤故障定位和维护。
• 浙江大学电气工程学院：支持光纤通信相关科研项目。
• 上海交通大学电子工程系：用于光纤网络建设中的测试与验证。
• 南京大学信息科学与工程学院：在光纤通信研究中应用。

吉隆通信KL-6300-S1光时域反射仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。
