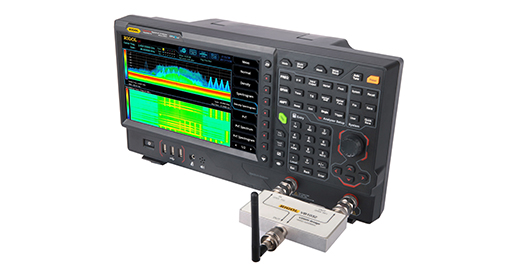

Rigol RSA5032N频谱分析仪



RSA5032N的频率范围为9kHz至3.2GHz，实采用Ultra Real技术，提供高达40MHz的实时带宽，能够100%捕获持续时间超过7.45微秒的瞬态信号。支持多种数字调制格式（如QAM、PSK等），可进行快速解调并展示星座图、眼图等多维数据。内置EMI测试软件，结合符合CISPR标准的滤波器，进行传导和辐射的预测试。

科研实验应用：1、无线通信研究：用于无线通信系统的信号分析和调试，确保信号质量；2、射频测试：在射频元件和系统的性能测试中应用，评估其工作状态；3、电磁兼容性测试：用于产品的EMI测试，确保符合相关标准；4、信号监测：用于实时监测信号变化，捕捉瞬态信号；5、产品研发：在新产品开发过程中进行信号分析。

Rigol RSA5032N频谱分析仪技术参数：

• 频率范围：9kHz（VNA100kHz）-3.2或6.5GHz
• 最大频率：3.2GHz
• 频率分辨率：1赫兹
• 跨度：0Hz（零跨度）100Hz-3.2/6.5GHz
• DANL：-136dBm（使用可选前置放大器时为-165dBm）
• 展示：25.7厘米（10.1英寸）TFT彩色液晶触摸显示屏（1024×600像素）
• 接口：USB主机、USB、LAN、GPIB
• 尺寸：410毫米×224毫米×135毫米
• 重量：4.65公斤

Rigol RSA5032N频谱分析仪使用方法：

1. 设备连接：确保频谱分析仪连接到电源并打开，连接待测信号源。
2. 设置频率范围：在设备界面上设置所需的频率范围，确保覆盖待测信号。
3. 选择测量模式：根据需要选择实时频谱分析、扫频分析或向量信号分析模式。
4. 调整参数：设置合适的分辨率带宽（RBW）和其他测量参数，以优化信号捕获。
5. 开始测量：启动测量，观察屏幕上的频谱图和其他相关数据。
6. 数据分析：使用设备提供的工具分析捕获到的信号，生成报告或记录数据。

Rigol RSA5032N频谱分析仪哪些实验室在用：

• 清华大学电子工程系：用于无线通信信号的分析与研究。
• 北京大学信息科学技术学院：在射频测试和电磁兼容性研究中应用。
• 华南理工大学：用于信号监测和教学实验。
• 浙江大学：在产品研发过程中进行信号分析。
• 上海交通大学：用于无线通信系统的调试和优化。
• 南京大学：在电磁兼容性测试中应用，确保产品符合标准。

Rigol RSA5032N频谱分析仪售后服务支持：

• 在线支持：提供在线技术支持，用户可以通过电子邮件或官方网站提交问题。
• 电话支持：专业技术团队可通过电话为用户提供实时帮助。
• 保修期限：提供一定期限的保修服务，具体视购买协议而定。
• 现场维修：提供现场维修服务，确保设备快速恢复正常运行。
• 运输维修：若设备不能现场修复，可以安排运输至服务中心进行维修。
• 维护计划：提供定期维护服务，以确保设备的最佳性能和准确度。
• 校准服务：定期校准设备，确保测量结果的可靠性。
• 用户培训：提供设备操作培训，确保用户能够熟练使用仪器。
• 应用培训：针对特定应用提供培训，以帮助用户发挥设备的最大潜力。

相关产品：

信号发生器：用于生成待测信号，配合频谱分析仪进行测试。

示波器：用于观察信号波形，辅助频谱分析。

矢量网络分析仪（VNA）：用于评估射频元件的网络特性，提供更全面的测试。

EMI测试设备：用于进行电磁干扰测试，确保设备符合EMI标准。

功率计：用于测量信号的功率，评估信号强度。

数据采集系统：用于记录和分析频谱分析仪的测量数据，支持后续分析。
