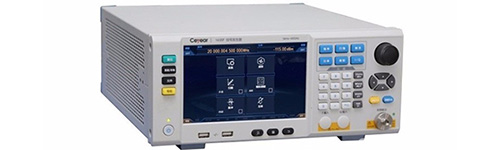

Ceyear思仪 1435A信号发生器



Ceyear1435A信号发生器的频率范围覆盖9kHz至3GHz，能够生成正弦波、方波、三角波等多种波形，满足不同测试需求。最大输出功率可达20dBm，适合需要大功率激励信号的测试场合。频率切换时间仅为1ms，显著提高测试效率。支持AM、FM、PM等多种调制方式，适应不同的应用需求。

科研实验应用：1、通信系统测试：用于测试接收机、发射机及其他无线通信设备的性能，特别是在5G和物联网的研发中；2、工业自动化：用于自动化控制系统的调试和故障诊断，确保设备正常运行；3、卫星通信与雷达系统：测试卫星通信和雷达系统的信号；4、电子元件测试：用于电子元件的性能测试，确保其符合电气性能标准。

Ceyear思仪 1435A信号发生器技术参数：

型号	1435A
频率范围	9kHz-3GHz
频率分辨率	0.001Hz
频率切换时间	≤1ms（典型值2）
输出
输出频率	10MHz
输出功率	>+4dBm，至50Ω负载
输入
输入频率	1MHz-50MHz，步进1Hz
输入功率	0dBm~+7dBm，阻抗50Ω
扫描特性
扫描模式	步进扫描 列表扫描
扫描驻留时间	100μs～100s
功率特性
最小功率
标配	-15dBm（可设置-20dBm）
选件H01	-110dBm（可设置-135dBm）
最大功率（25±10℃）
频率范围	9kHz≤f≤3GHz
标配	18dBm
大功率输出选件H08	22dBm
频率范围	3GHz＜f≤5GHz
标配	16dBm
大功率输出选件H08	20dBm
功率分辨率	0.01dB
输出阻抗	50Ω（额定值3）
射频输出端口	N型（阴），阻抗50Ω
最大外形尺寸（宽×高×深）	330mm×147mm×397mm（不包括把手）420mm×147mm×445mm（包括把手）
重量	＜12千克（型号、选件配置不同，重量不同）
电耗	100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）
功耗	小于300W
温度范围	工作温度：0℃～+50℃；存储温度：-40℃～+70℃

Ceyear思仪 1435A信号发生器使用方法：

1. 确保信号发生器连接到电源，并打开电源开关。
2. 将信号发生器的输出端连接到待测设备的输入端，确保连接良好。
3. 使用控制面板上的旋钮或触摸屏设置所需的输出频率。频率范围为9kHz至3GHz。
4. 确保选择的频率在设备的工作范围内。
5. 选择所需的波形类型（如正弦波、方波、三角波等）。可以通过菜单进行选择。
6. 如果需要，可以设置波形的幅度和偏移量。
7. 根据测试需求，选择适当的调制方式（如AM、FM、PM等）。
8. 设置调制参数，例如调制频率和深度。
9. 按下“运行”按钮，开始输出信号。
10. 确保待测设备能够接收到信号并正常工作。
11. 使用示波器或频谱分析仪监测输出信号，确保信号质量符合预期。
12. 记录测试数据以便后续分析。
13. 完成测试后，按下“停止”按钮，停止信号输出。
14. 断开信号发生器与待测设备的连接，并关闭电源。

Ceyear思仪 1435A信号发生器哪些实验室在用：

• 清华大学电子工程系：用于通信系统的研发和测试。
• 北京大学物理学院：用于信号处理和电子实验的教学。
• 中国科学院微电子研究所：用于半导体器件的性能测试。
• 华南理工大学：用于自动化控制系统的调试。
• 浙江大学：用于卫星通信和雷达信号的测试。
• 上海交通大学：用于量子计算和纳米技术的研究。

Ceyear思仪 1435A信号发生器售后服务支持：

• 保修期：设备通常提供一定期限的保修期，涵盖制造缺陷和材料问题。
• 备件供应：确保常用备件的及时供应，减少设备停机时间。
• 软件更新：定期提供软件升级服务，添加新功能和修复已知问题。
• 硬件升级：可根据需求提供硬件升级服务，提升设备性能。
• 问题响应：针对客户反馈的问题，提供快速响应和解决方案。
• 保修范围：在保修期内，涵盖设备的材料和工艺缺陷。
• 在线资源：提供用户手册、操作指南和常见问题解答（FAQ）的在线访问。
• 满意度调查：定期进行客户满意度调查，收集反馈以改进服务质量。
